부품번호 재정리란?
도면 작업 중 부품 추가/삭제로 인해
부품번호가 중복되거나 순서가 꼬이는 경우,
부품번호 재정리 기능을 사용하면 지정한 규칙에 따라 자동으로 순차 정렬할 수 있습니다.
또한 BOM마크 교체, 모번 설정 등 다양한 번호 관련 작업도 손쉽게 처리할 수 있습니다.

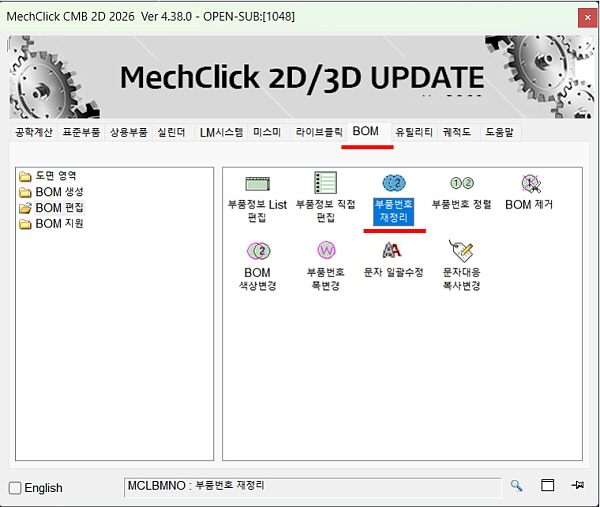

A. 실행 방법
B. 주요 기능

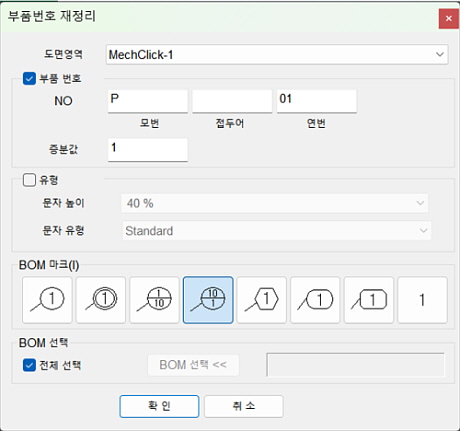

▶인터페이스
항목 |
설명 |
부품번호 |
접두어·모번·연번 조합으로 자동 증분 정렬 (예: P01, P02, P03...) |
유형 |
글꼴 및 문자 크기 설정 |
BOM 마크 |
원하는 BOM 마크 유형 선택 가능 |
BOM 선택 |
전체 또는 특정 부품번호만 선택 가능 |
*예시
(A-1)자동 증분 정렬 : P01 → P02 → P03 → . . .
(A-2)선택 정렬 : 분류별로 지정 (예: 가공품, 구매품 등)

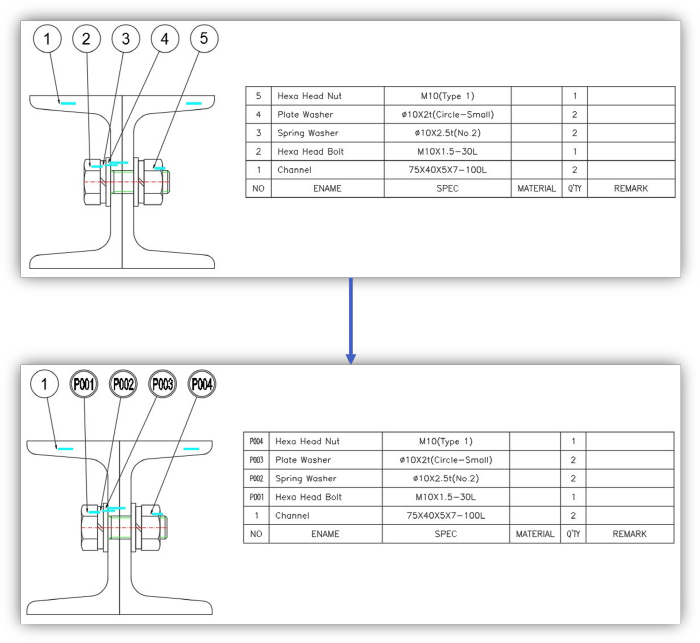

▶ 재정리 사용예제
키워드 : 부품번호 재정리, BOM 마크, BOM 선택
