부품표 작성이란?
MechClick에서는 부품 생성 후 부품번호를 입력하면, 입력된 정보를 기반으로 부품표(BOM)가
자동 생성됩니다. 테이블 간격, 색상, 글자 크기 등도 사용자가 직접 설정 가능하며,
엑셀 문서화 시 셀 지정도 지원됩니다.

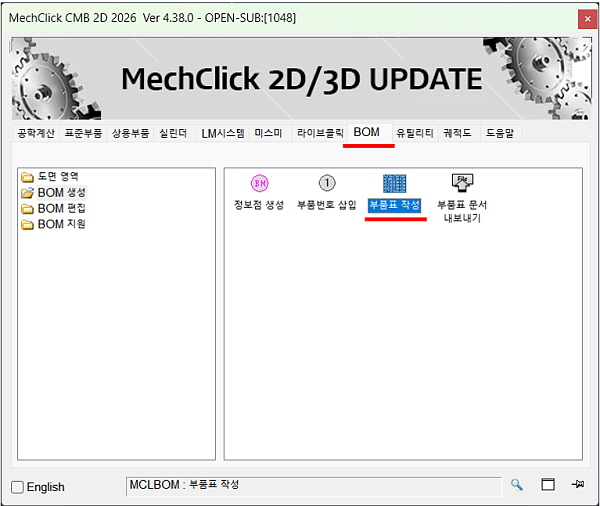

A. 부품표 작성 실행
B. 인터페이스 주요기능

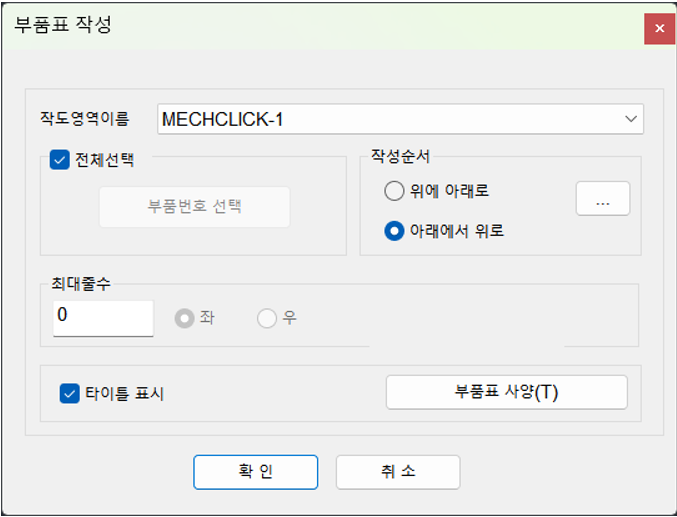

▶UI
항목 |
기능 설명 |
작도영역 이름 |
도면영역 선택 또는 자동 지정 |
전체선택 |
전체 부품 포함 또는 일부만 선택 가능 |
작성순서 |
오름차순/내림차순 정렬 |
최대줄수 |
줄 수 제한하여 여러 표로 나누기 |
타이틀 표시 |
타이틀 출력 여부 설정 |
부품표 사양 설정 |
테이블 간격, 색상, 저장(내보내기), 가져오기 글꼴, 엑셀 셀 지정 등 |

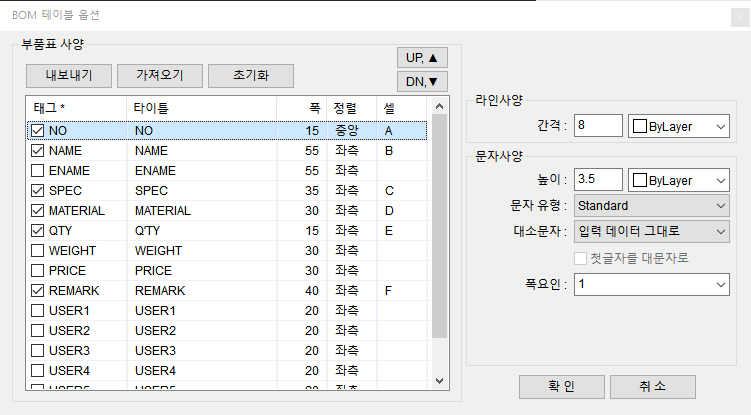

▶사양설정

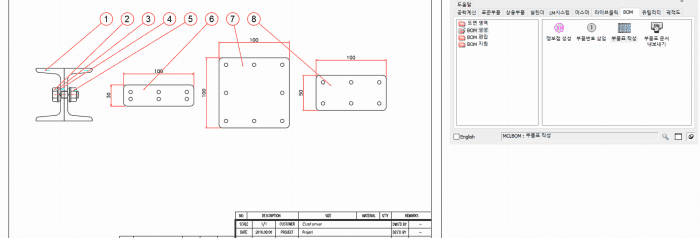

C. 부품표 작성 예시
