부품번호 삽입

정보점(BM마크) 또는 사용자 입력을 기반으로
부품번호(BOM 번호)를 생성하고 도면에 삽입하는 기능입니다.
생성된 부품번호는 부품표와 자동 연계됩니다.


A. 부품번호 삽입 실행

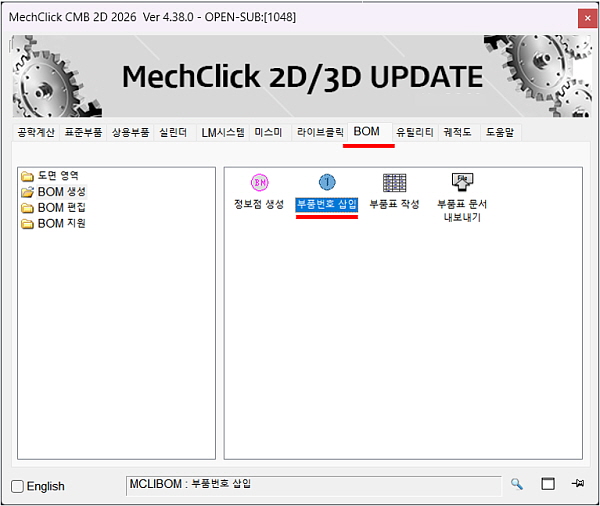

▶메뉴에서  [부품번호 삽입]실행


B. 자동 생성 (BM마크 기반)
  • BM마크 선택 후 부품번호 자동 생성
  • 접두어/모번 설정 시 자동 번호 증가 (예: p1, p2, p3...)
  • 크기, 색상, 지시선 유무 등 다양한 옵션 설정 가능

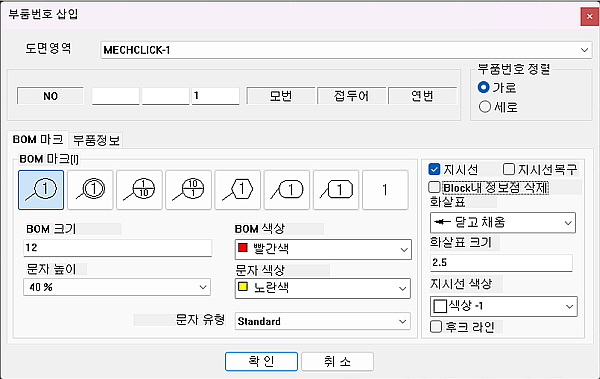

▶옵션 창


* 정렬지원
  • shift : 수직/수평 정렬
  • s : 간격 설정

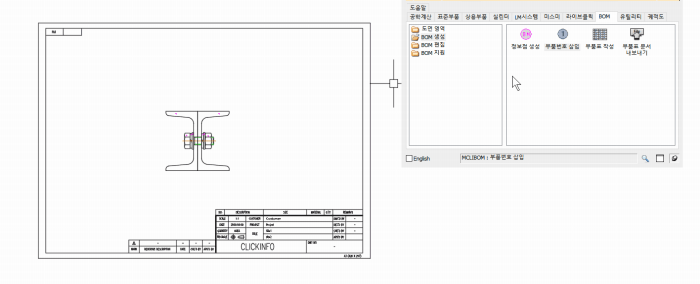

▶자동 삽입

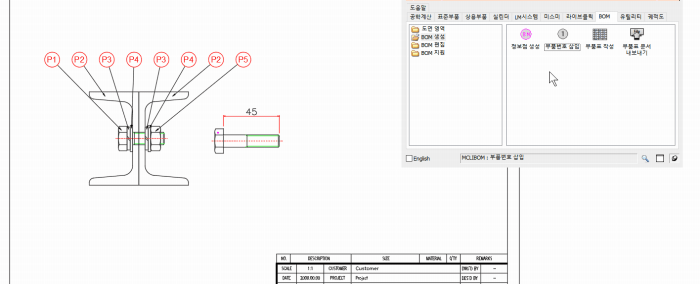

▶정렬 기능



C. 수동 생성 (BM마크 없이)

  • 사용자가 직접 부품정보를 입력해 부품번호 생성
  • 정보점/BOM 선택 버튼으로 기존 정보 불러오기 가능
  • 유사 정보는 복사 후 수정하여 효율적으로 관리

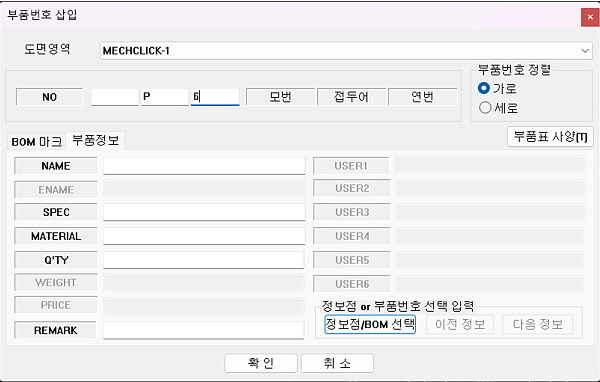

▶수동입력




TIP
품명이 완전히 다르면 직접 입력하는 것이 좋습니다.
하지만 비슷한 품명일 경우, 정보점/BOM 선택 버튼을 눌러
기존 데이터를 불러온 후 필요한 부분만 수정하면 더 효율적입니다.
