정보점(BM마크)란?
도면에 작도된 부품의 정보(부품명, 사양, 수량 등)를 담고 있는 마크입니다.
MechClick 부품을 삽입하면 자동으로 생성되며, 부품번호(BOM)와 연동됩니다.
A. 자동 생성 (MechClick 부품 사용 시)
MechClick 부품 작도 시 정보점(BM마크)이 자동 생성
작도옵션에서 BM 작성 On/Off 설정 가능

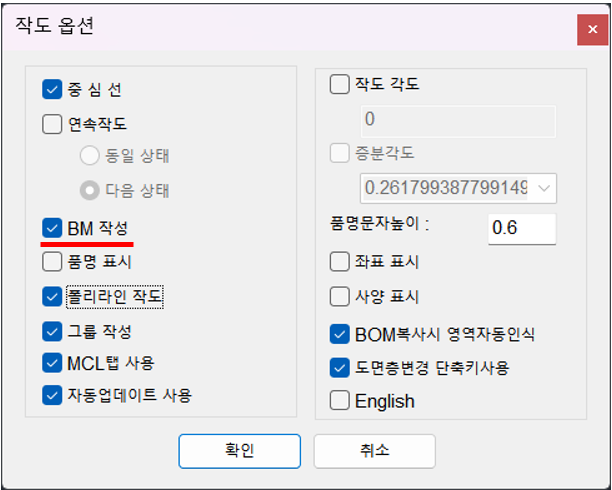

▶BM 작성 옵션창

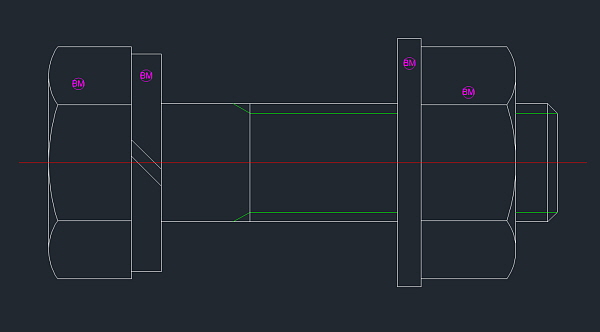

▶자동 생성 예시
▶BM 작성 옵션 On/Off

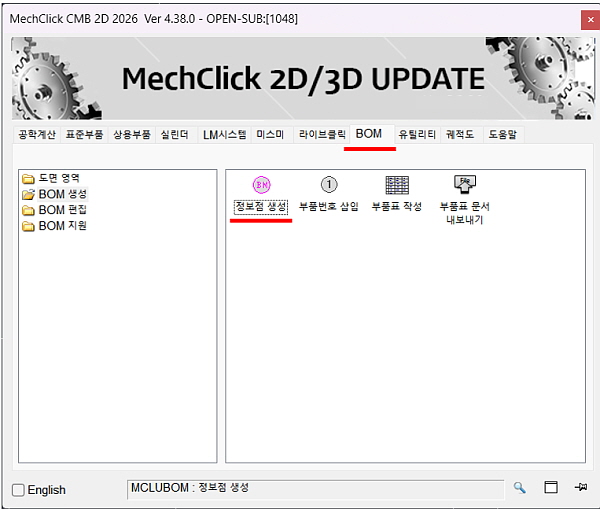

B. 수동 생성 (기초 정보 리스트 이용)
- 직접 부품정보를 입력해 정보점을 수동 등록 가능
- 기초 정보 리스트는 내보내기/가져오기 기능으로 다른 사용자와 공유 가능
▶파일 위치 : MclickCMB(버전)\CAD(설치된 CAD 플랫폼)\2025x64(설치된 CAD 해당 버전)\Lcuserbom.ini

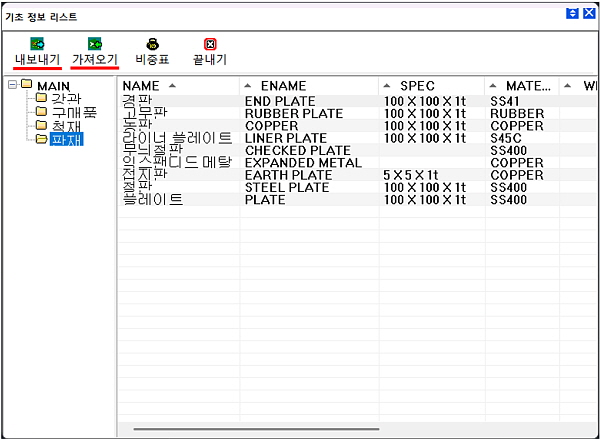

▶공유기능

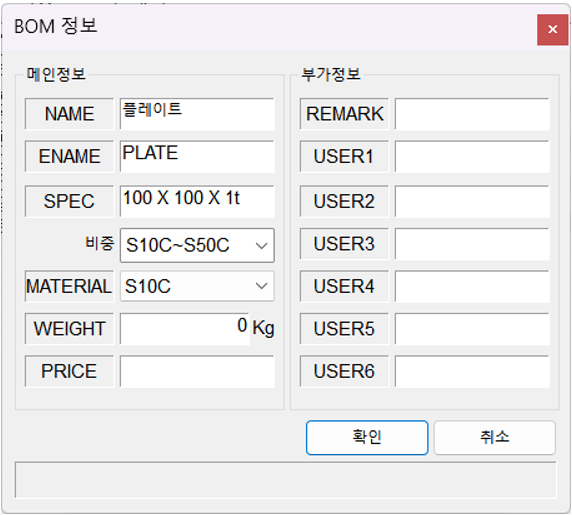

▶ 기초정보 리스트 인터페이스
유사 정보는 복사 생성으로 빠르게 추가 가능

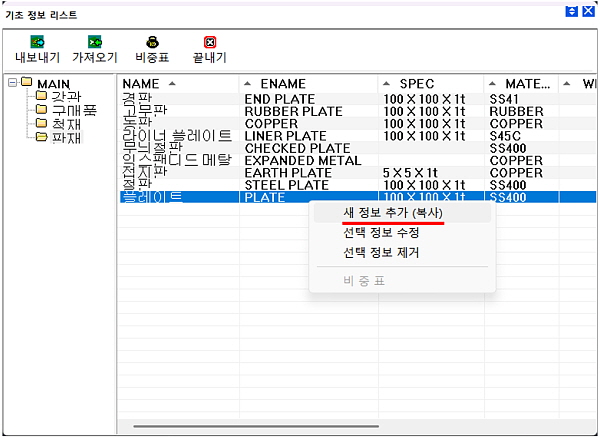

▶복사 생성
