도면층(레이어) 옵션이란?
멕클릭 부품 라이브러리는 총 5개의 도면층(Layer)을 자동 생성 및 사용합니다.
도면층 옵션을 통해 사용자가 사용하는 도면 환경에 맞게 이어 설정을 조정할 수 있습니다.

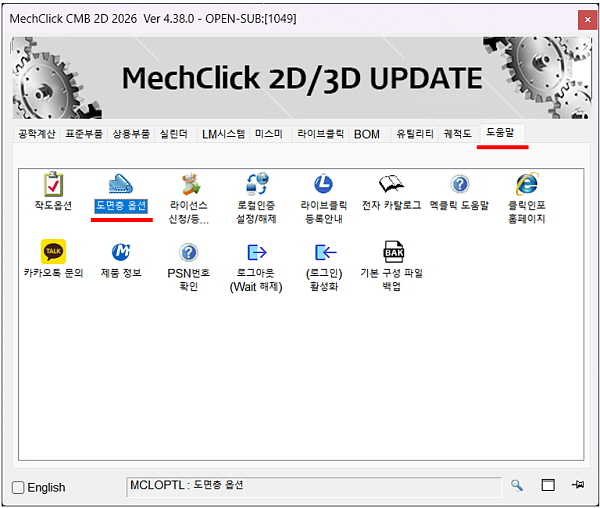

A. 도면층 옵션 실행

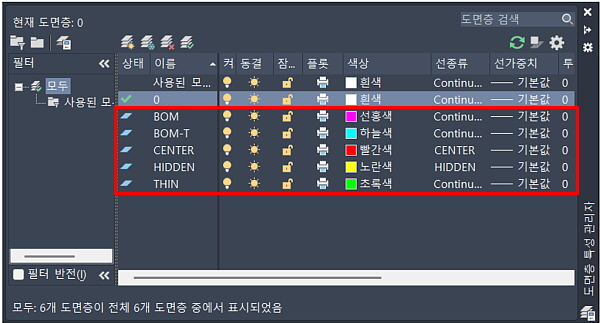

B. 자동 생성되는 레이어
▶ 도면층 설명
부품 생성 시 5개의 도면층(레이어)가 자동 생성됩니다.
B. 자동 생성되는 레이어
▶ 도면층 설명
부품 생성 시 5개의 도면층(레이어)가 자동 생성됩니다.
1) BOM |
정보점을 생성하는 도면층 |
2) BOM-T |
부품정보의 문자를 생성하는 도면층 |
3) CENTER |
중심선 작도하는 도면층 |
4) HIDDEN |
은선을 작도하는 도면층 |
5) THIN |
가는 실선을 작도하는 도면층 |
