작도옵션은 ?
MechClick의 부품 작도 환경과 인터페이스를 설정할 수 있는 기능입니다.
자동업데이트, MCL탭, 도면층 단축키 등 자주 사용하는 옵션을 설정해 작업 효율을 높일 수 있습니다.
A. 작도옵션 실행

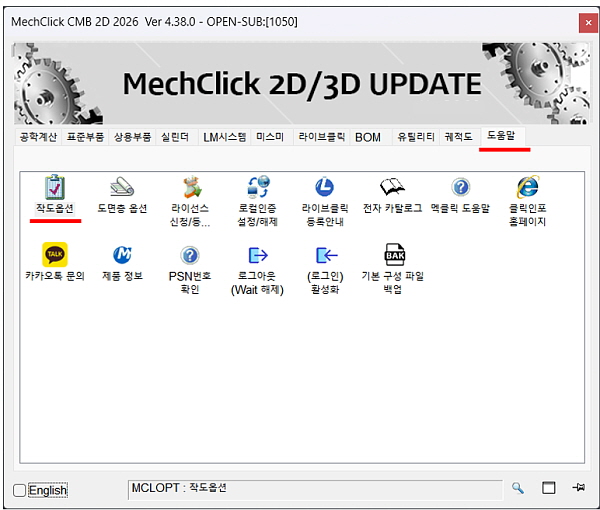

▶ 옵션 실행
B. 설정 화면 안내
각 옵션은 체크박스로 구성되어 있어 클릭 한 번으로 설정 가능합니다.
*BM 작성 : BM 마크 해제 시 BOM 연동이 안됩니다.
*그룹 작성 : 그룹 해제 시 지시선 기능 사용 불가
▶옵션창 설명1
C. 부품 라이브러리 옵션 연동

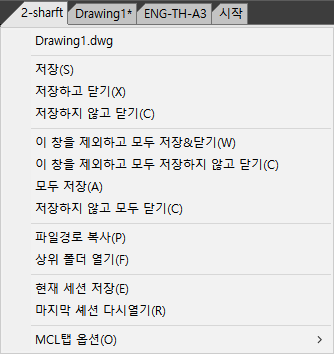

▶ 옵션 실행
B. 설정 화면 안내

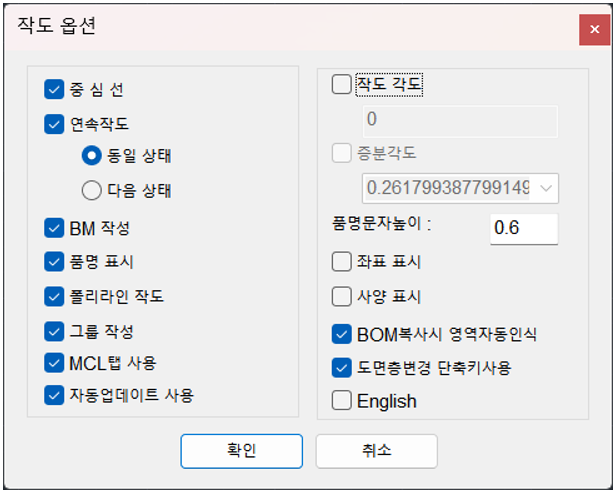

각 옵션은 체크박스로 구성되어 있어 클릭 한 번으로 설정 가능합니다.

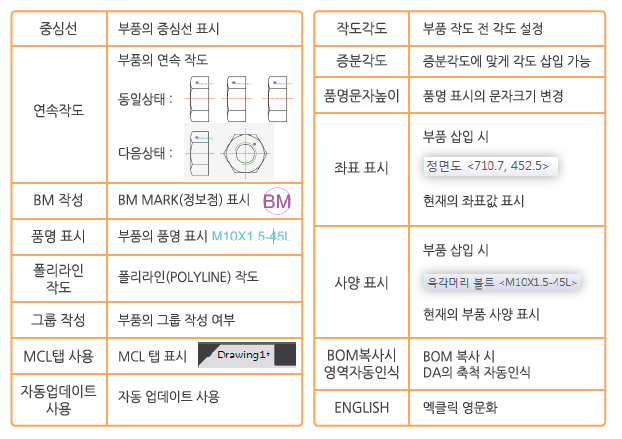

- 작도 스타일, 품명표시, 중심선, 그룹 등 작도 관련 기능
- BOM 연동, 자동업데이트, 도면층 단축키 등 시스템 기능
- 좌표표시, 사양표시 등 작도 시 보조 정보 설정
*BM 작성 : BM 마크 해제 시 BOM 연동이 안됩니다.
*그룹 작성 : 그룹 해제 시 지시선 기능 사용 불가
▶옵션창 설명1
▶옵션창 설명2
C. 부품 라이브러리 옵션 연동
설정된 작도옵션은 모든 부품에 자동 적용 되어 통일된 환경에서 작업 가능합니다.

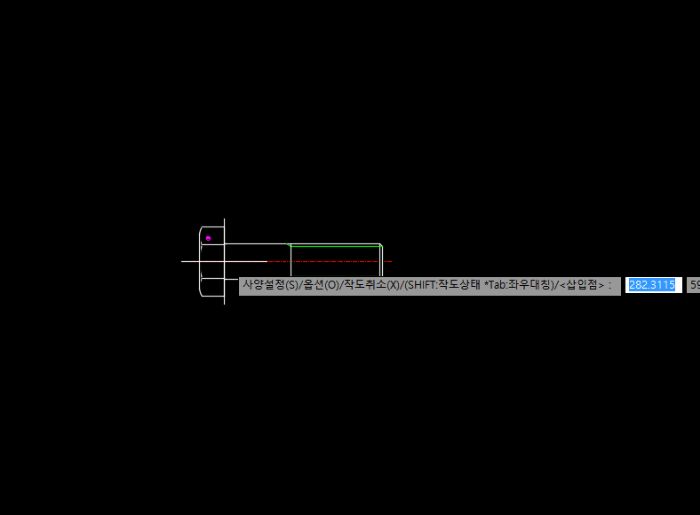

▶라이브러리 적용
▶라이브러리 적용
