1-14 도면영역 일괄출력 & DWG 내보내기

도면영역을 이용한 일괄출력 방법
MechClick의 도면영역 생성 기능을 사용하면

목록을 기반으로 DWG, PDF, 프린트 출력까지 한 번에 처리할 수 있습니다.



✅ 출력 방식 ① 일품일도 변환 (DWG 개별 저장)

1. 도면영역 생성 시 목록 자동 생성

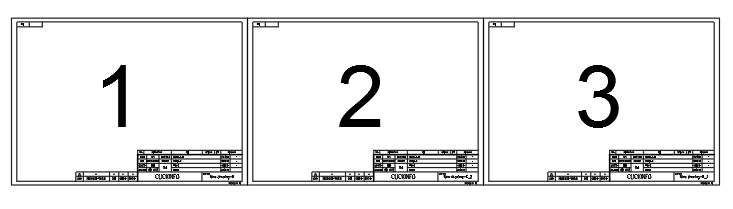

▶ 목록생성

2. 전체 목록 선택 → 도면 버전 지정 →[도면 내보내기] 클릭(DWG생성)

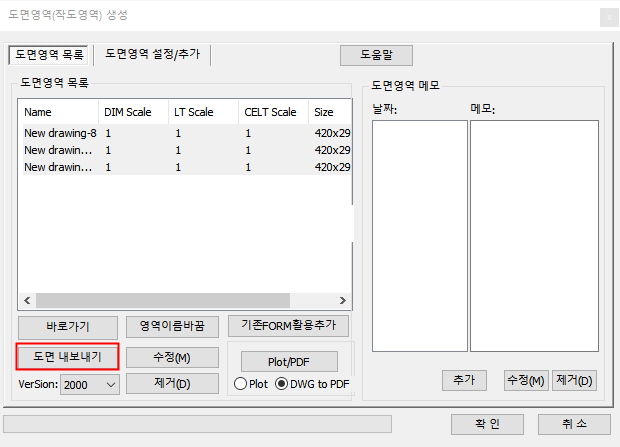

▶ 도면 내보내기


3. 폴더 지정 후 완료 → 각도면이 개별 DWG 파일로 저장

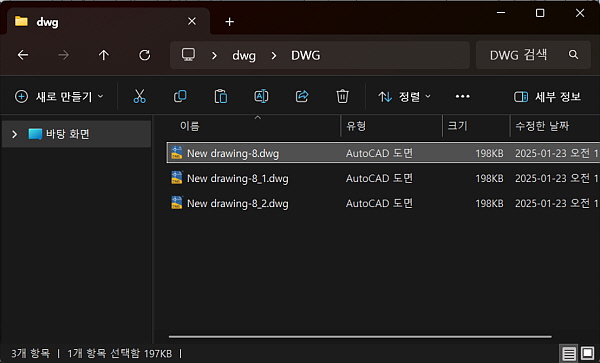

▶ 일품일도 결과



✅ 출력 방식 ② PDF 출력 및 프린트 출력
1. 도면영역 목록 전체 선택 → PLOT 또는 DWG to PDF선택

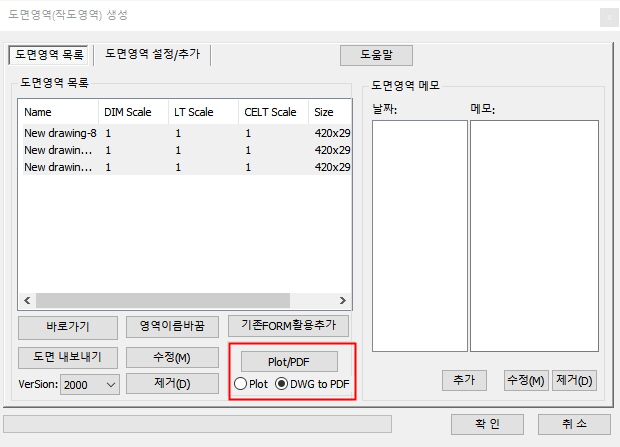

▶ PDF 선택


2. 페이지 설정에서 프린터, 중심, 크기 조정, 스타일 등 선택

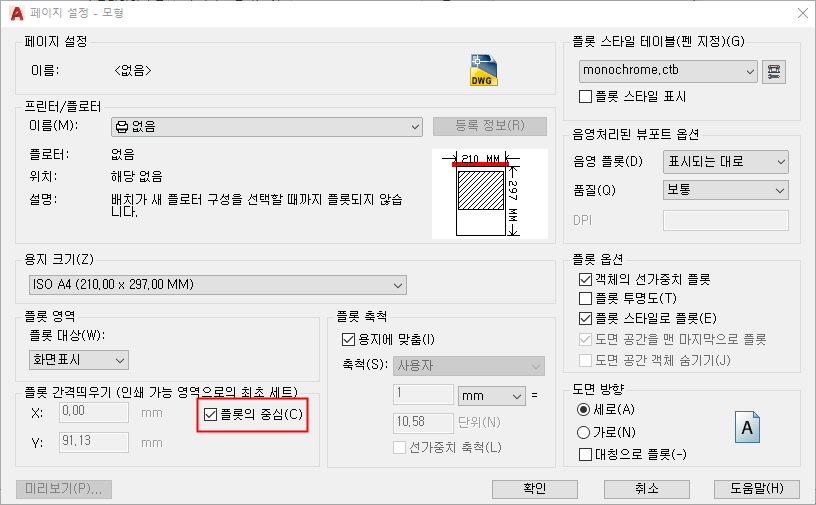

▶ 설정 창


3. 출력 시 지정한 폴더에 개별 PDF 파일로 저장

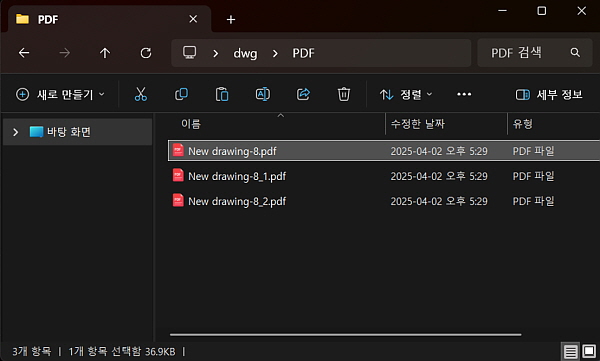

▶ PDF 출력 결과
