1-13 도면영역-도면 일괄출력 (PDF/프린트/PLOT)

일괄출력 기능이란?

한 파일에 작성 된 모든 도면영역을 한 번에 프린트, PDF로 내보내기 할 수 있는 일괄출력 기능을 지원합니다. ​

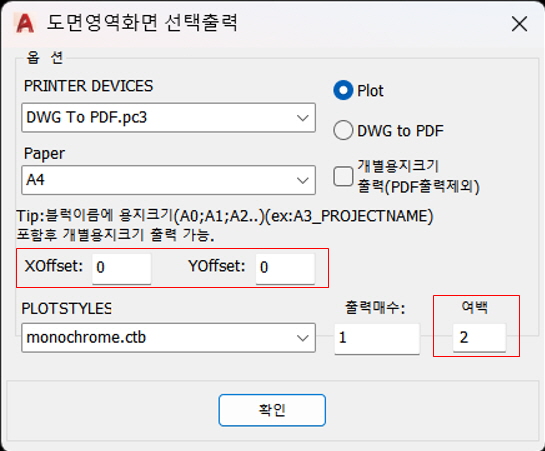

도면영역화면 선택출력창 & Batch Plot 창에서
 * 여백 옵션 추가 - 도면 출력 시 여백을 조정할 수 있습니다.
 * X, Y Offset 옵션 추가 - 도면을 중심으로 X, Y측 Offset 값을 설정할 수 있습니다.
✅ 출력방식 3가지

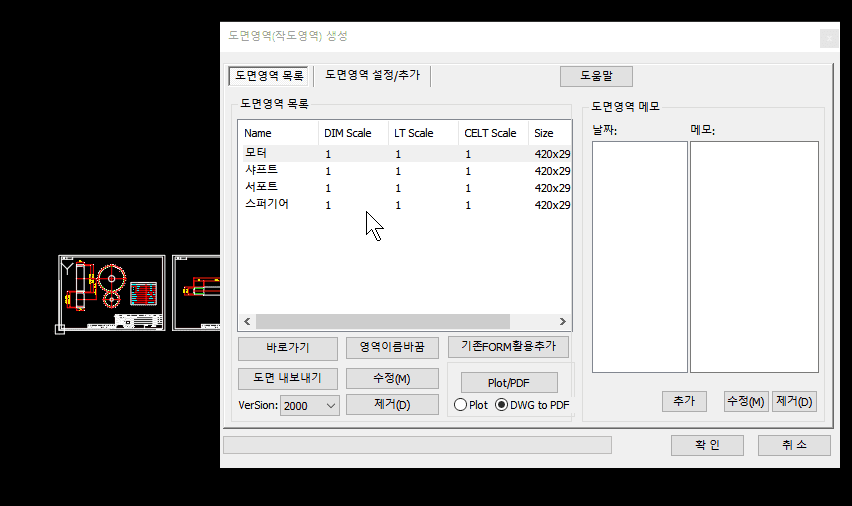

A. 도면영역목록 선택 출력

• 목록 전체 선택 후 Plot 또는 DWG to PDF 클릭
• Plot/PDF 버튼으로 일괄 출력

▶도면영역 출력

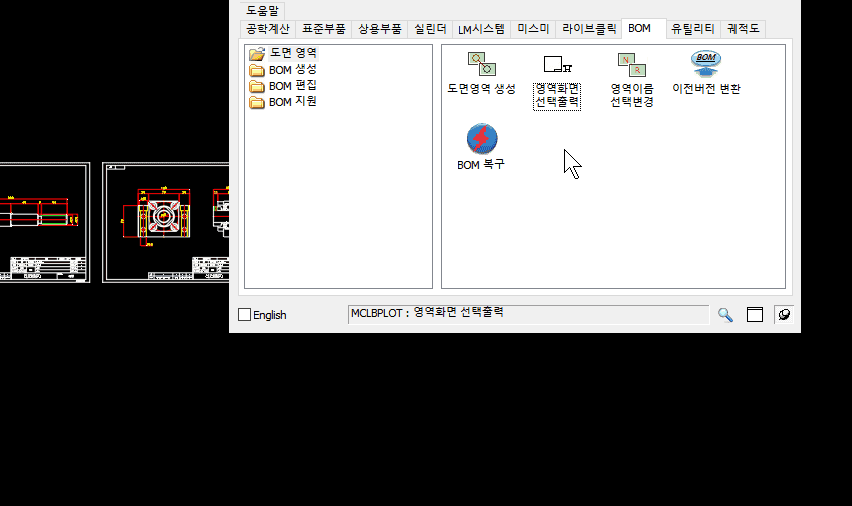

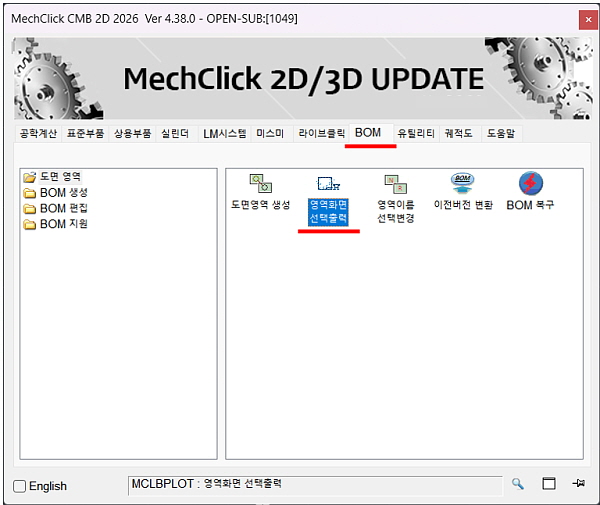

B. 화면에서 영역 선택 출력

• 화면에 보이는 도면영역을 직접 선택
• 실행 후 S(SETUP)입력 → 설정 창에서 용지 옵션 등 설정
• ENTER키로 출력 진행

▶도면영역 출력




▶영역선택 출력

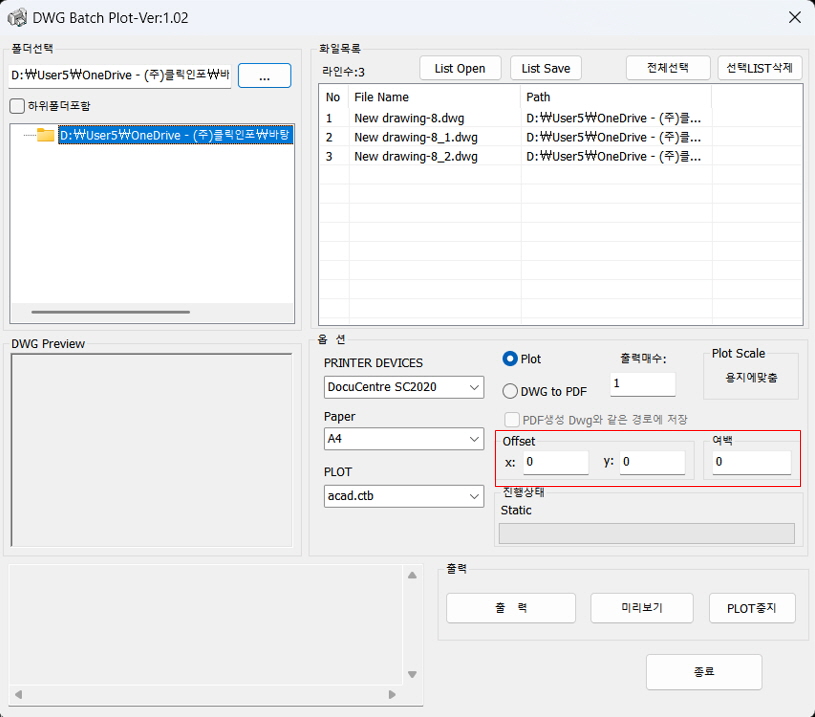

C. Batch Plot 출력

• 도면을 열지 않고(시간단축), 폴더 단위로 도면 파일들을 일괄 출력
• 일품일도 작업 시 특히 유용
• 자주 쓰는 목록은 List Save로 저장 가능


▶Batch Plot
