MechClick 도면영역에서는 아래 명령어를 통해 치수·선 스케일을 효율적으로 제어할 수 있습니다.

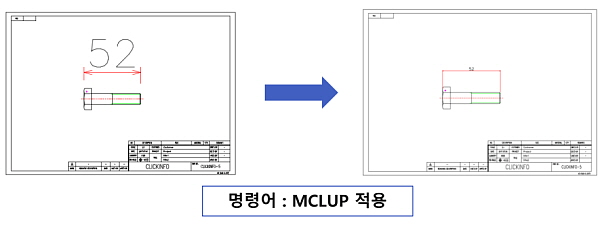

A. MCLUP -치수, 선 스케일 자동 갱신
도면영역 크기에 맞춰 현재 치수 스타일 기준으로 스케일 자동 적용 외부 도면도 영역 내 위치 후 사용 가능

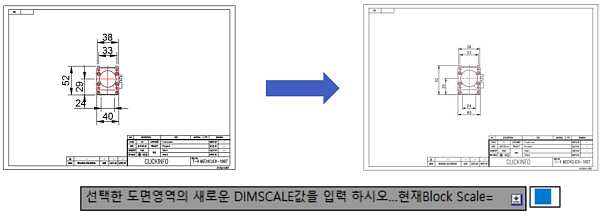

B. MCLGSCALE - 치수 스케일 직접 지정
B. MCLGSCALE - 치수 스케일 직접 지정
도면영역의 치수 스케일을 수동으로 설정 (

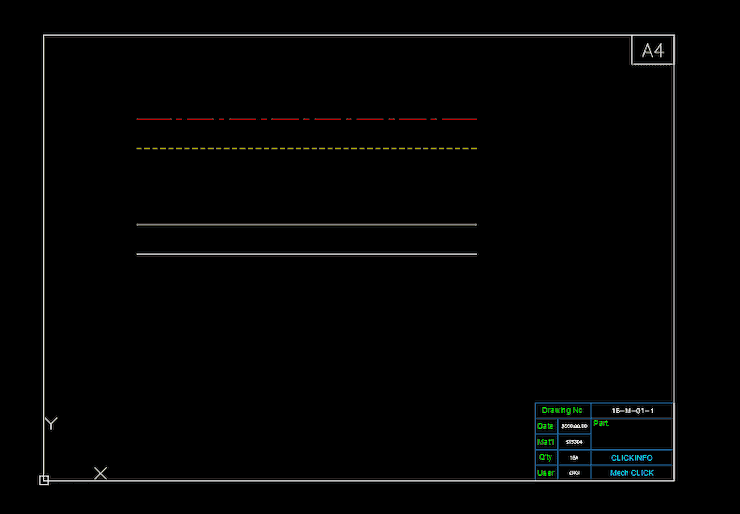

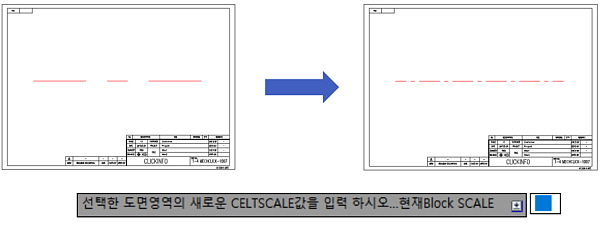

C. MCLGCSCALE - 선 스케일 직접 지정
GSCALE 명령어로도 사용 가능)
C. MCLGCSCALE - 선 스케일 직접 지정
도면영역의 선 스케일을 수동으로 설정 (
GCSCALE 명령어로도 사용 가능)

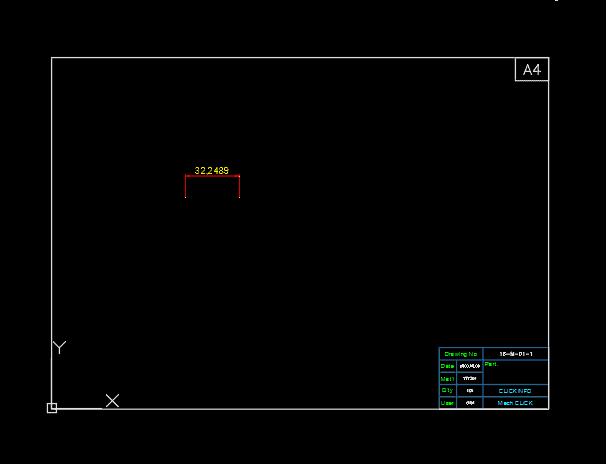

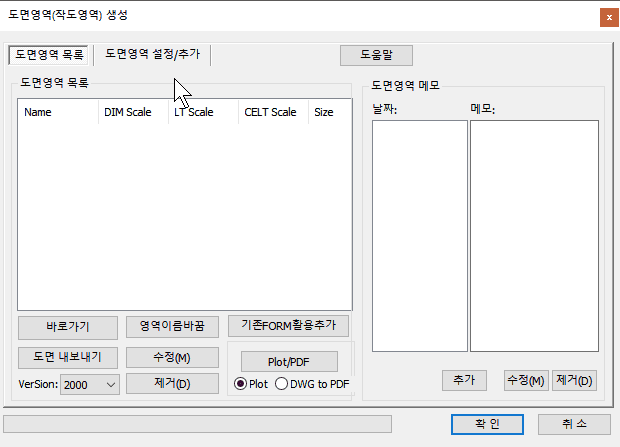

D. 활용 1 : 자동 스케일 계산

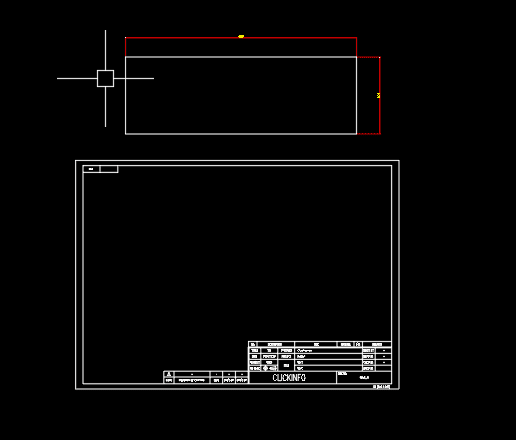

도면영역 지정만으로 부품 크기에 맞는 스케일 자동 설정

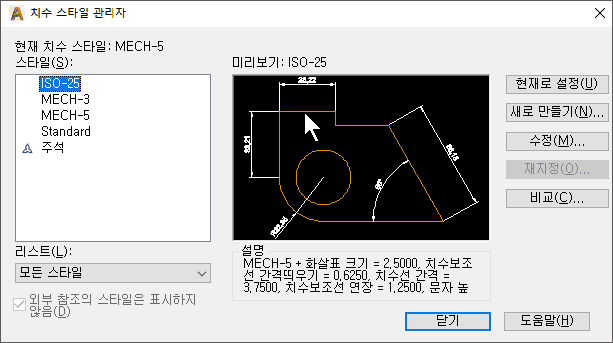

E. 활용2 : 치수 스타일 변경
-DIMSTYLE 명령 > A(적용) > 치수선택
또는 풀다운메뉴 > 치수 > 업데이트
키워드 : MCLUP, MCLGSCALE, MCLGCSCALE, 치수 스케일, 선 스케일
