1-7 템플릿(.dwt) 파일 등록방법

템플릿(.dwt)도면 이란?

도면 작업 시 매번 반복되는 치수스타일, 글꼴, 레이어 등의 설정을 한 번에 지정해두고,
어떠한 도면에서도 동일한 작업환경을 불러올 수 있도록 만든 파일입니다.
외부 도면이나 오래된 도면을 사용할 때 설정을 다시 해야 하는 번거로움을 줄이기 위해
‘템플릿 도면(.dwt)’을 활용합니다.

TIP: 이 내용은 1-1 사용자 양식 설정 (도면영역 기본설정) 과 함께 진행하시면 더욱 효과적입니다.

A. 치수스타일, 글꼴스타일 설정

도면영역(도곽)을 처음 설정할 때 치수스타일과 글꼴스타일을 함께 지정하면,
이후 템플릿을 불러올 때마다 자동으로 설정된 환경이 적용됩니다.

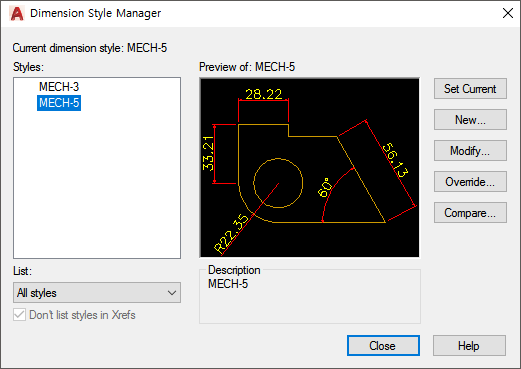

<치수스타일 설정 예시>


<글꼴스타일 설정 예시>


도면영역 설정 및 템플릿(.dwt) 활용 방법

[도면영역 생성], [기존 FORM 활용추가] 기능을 사용해 사용자 환경에 맞는 도면영역(도곽)을 설정합니다.
이 도면영역을 템플릿 파일(.dwt)로 저장하고, 빠른 새 도면 기능과 연동하면 어떤 도면에서도 동일한 양식을
빠르게 적용할 수 있습니다.

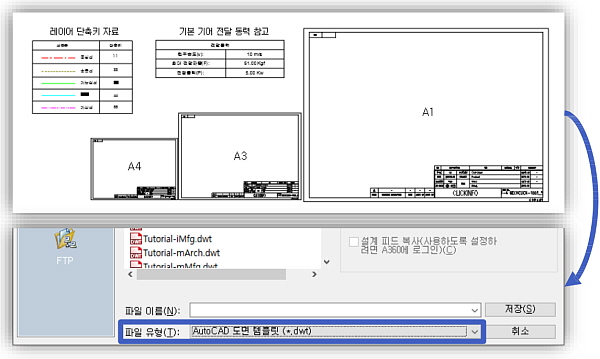

1️⃣ 도면영역 생성 후 저장
    → [다른 이름으로 저장]
    → 파일 형식: 템플릿 파일(.dwt)

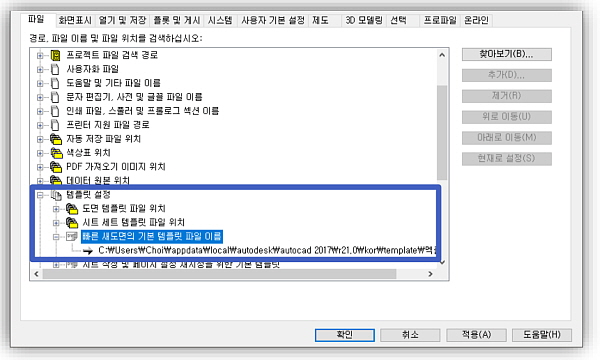

2️⃣ 기본 템플릿 설정
    → 명령어: OP 또는 OPTION 실행
    → [빠른 새 도면]의 기본 템플릿 파일로 방금 저장한 .dwt 등록

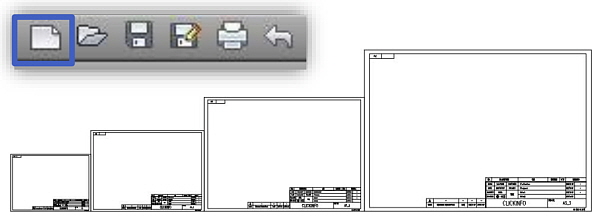

3️⃣ 빠른 새 도면 실행
    → 설정한 도면영역이 자동으로 불러와져 바로 작업 가능
