1-6 기존 도면(FORM) 추가

기존 사용 도면(FORM), 도면영역에 추가하기

멕클릭의 도면영역 기능은 기존에 사용하던 도면도 쉽게 관리할 수 있도록 지원합니다.
단순 등록을 넘어 일괄 출력, 이름 불러오기 등 다양한 기능을 함께 활용할 수 있습니다.

추가 전 확인 사항

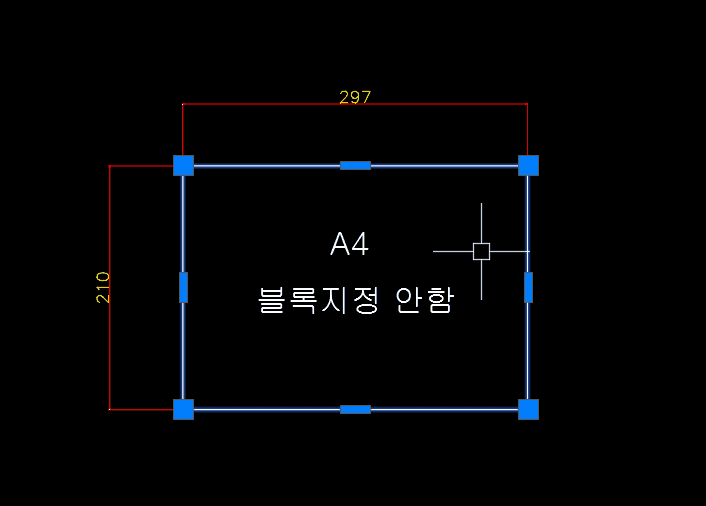

• 외곽은 반드시 블록으로 설정되어 있어야 합니다.
• 삽입점은 도면 좌측 하단(0,0)에 정확히 위치해야 합니다. → 삽입점 기준으로 도면 용지 크기를 인식합니다.

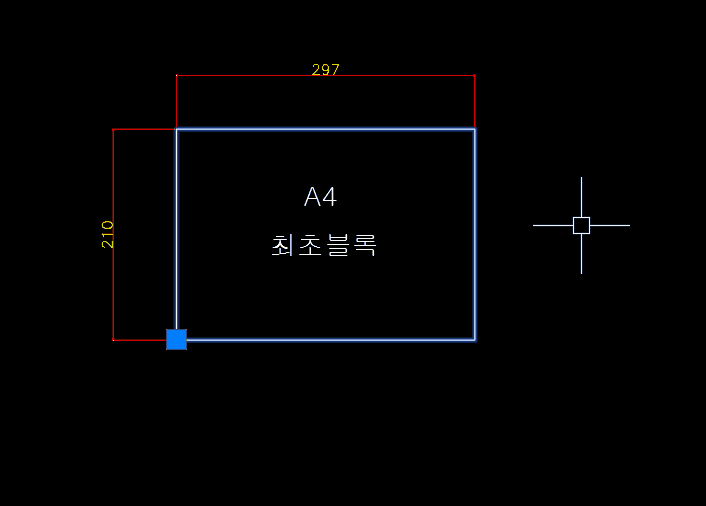

A. 외곽 블록 설정 방법

*명령어 : MCLBS  빠른 블록생성을 도와줍니다.

• 객체 선택 후, 삽입점을 [0, 0]으로 지정
• 삽입점이 어긋나면 등록되지 않으니 주의!

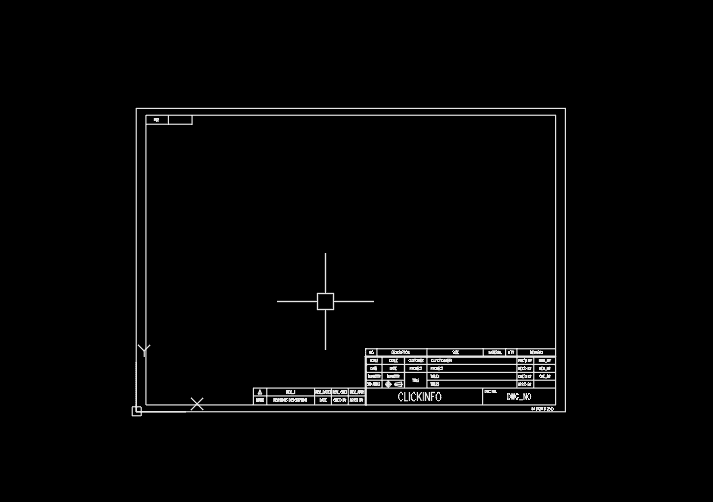

B. 기존 FORM 도면영역에 추가하기

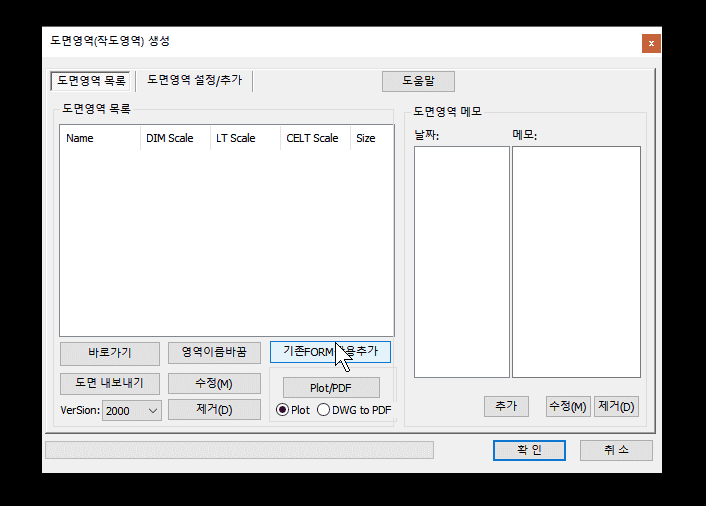

1. 도면영역 내 [기존FORM활용추가] 버튼 클릭
2. 설정된 외곽 블록 클릭
- 자동 SCALE 인식

• A3(420x297) 또는 A4(297x210) 등 표준사이즈 → 자동인식
• 비규격 용지 → 직접 스케일 지정 필요

✍ 도번 입력 방법

• 직접 도번 입력 가능

• 또는 [이름 가져오기] 기능으로 자동 불러오기

C. 자동 SCALE 인식 조건



*자동 인식:  블록설정 된 A4 용지를 스케일 지정했을 경우
