도면영역 + Attribute기능 안내
Ver 3.9.6.0 이후부터 SCALE, DWG_NO, DATE 항목이 도면영역과 연동됩니다.
항목 |
설명 |
SCALE |
도면 축척 비율에 따라 자동 반영 |
DWG_NO |
도면 영역 목록의 이름과 자동 연동 |
DATE |
자동으로 현재 날짜 입력 |
A. Attribute : SCALE 적용

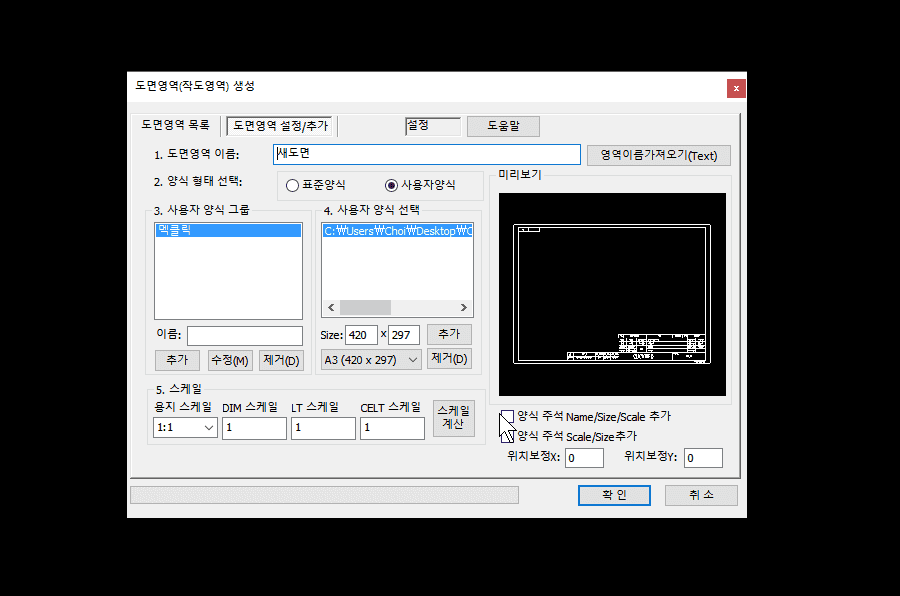

태그란에 SCALE 입력시 도면 축척에 따라 자동 조정 됩니다.

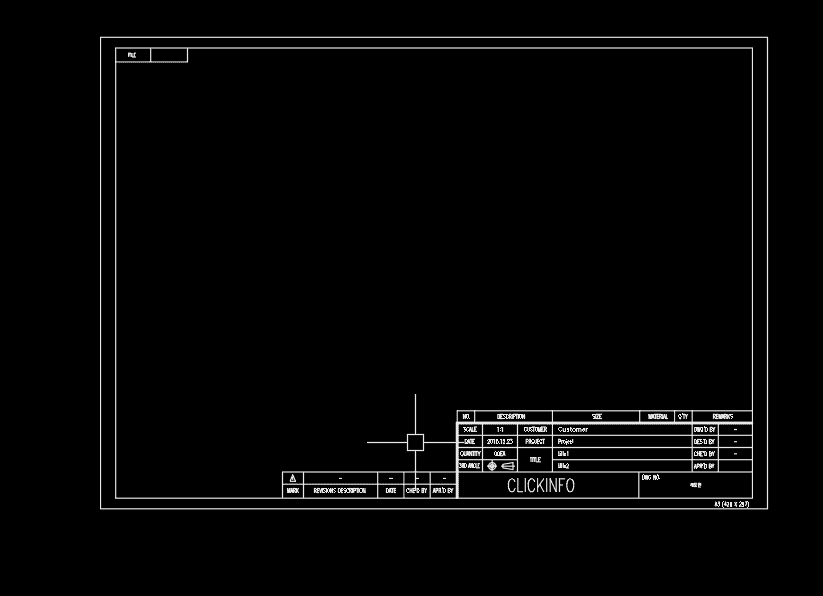

B. Attribute : DWG_NO 적용

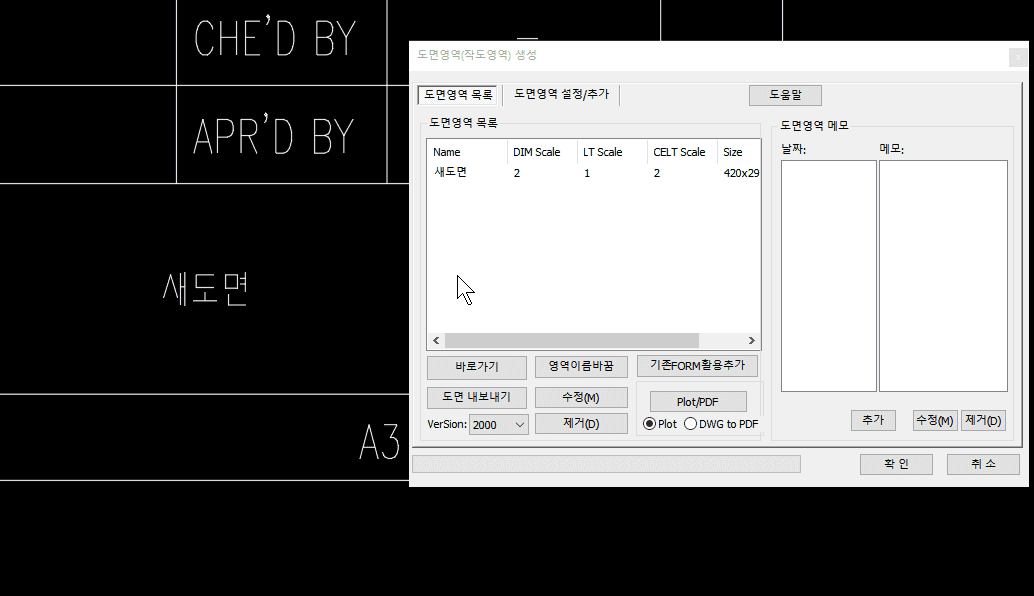

DWG_NO를 태그로 입력하면, 도면영역의 목록 이름과 자동 연동됩니다.
표제란에서 수동으로 입력하면 연동되지 않으며, “영역이름 선택변경” 기능을 통해 지정해야 목록에도 반영됩니다.

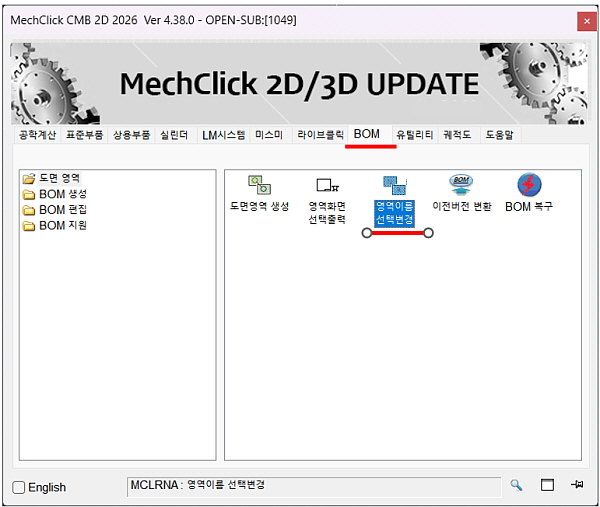

- 영역이름 선탠변경 화면

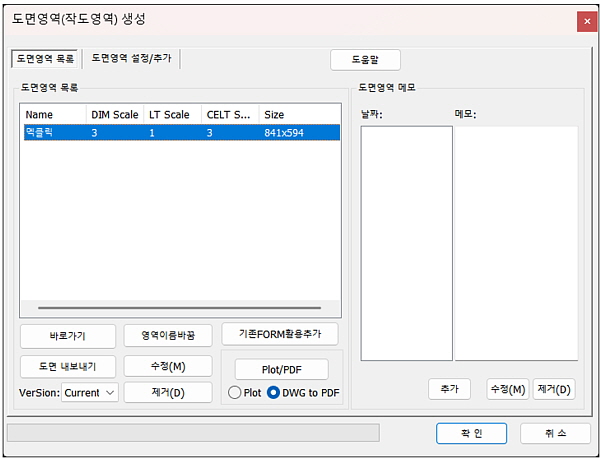

- 도면영역 목록에서 이름 바꾸기
C. Attribute : DATE 적용
- 태그란에 DATE(날짜) 입력시 , 현재 날짜가 자동 표시됩니다.
*참고
도면 자동화 작업 시, Attribute와 도면영역을 함께 사용하면 관리 효율이 크게 향상 됩니다.
키워드 : SCALE, DWG_NO, DATE, 도면영역
