1-4 표제란-속성(Attribute)기능 적용

표제란에서 Attribute기능이란?
Attribute(속성) 기능은 도면의 표제란에 블록 속성을 적용해 문구를 효율적으로 관리하는 기능입니다.

왜 Attribute 기능을 써야하나요?

도면 등록 시 블록 전환과 함께 사용하면 작업 효율이 크게 향상됩니다.
기본값을 설정할 수 있어 문자일괄변환시에도 도움이 많이 됩니다.

*본 내용은 1-1 사용자 양식 설정을 진행하시면서 같이 적용하시면 됩니다.

A. Attribute 적용 방법

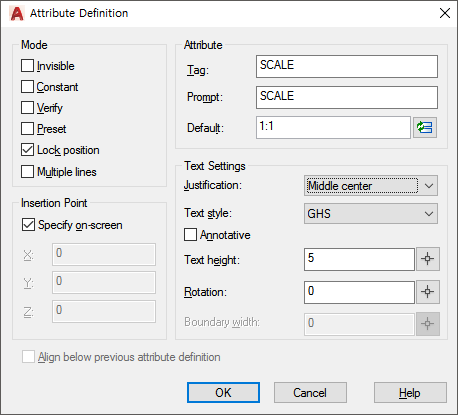

1) 속성 정의 (attdef 명령어 사용)

• 명령어창에 attdef 입력 → 실행
• Attribute 안에 Tag(태그), Prompt(프롬프트), Default(디폴트값), Text Settings(문자세팅) 지정후 확인

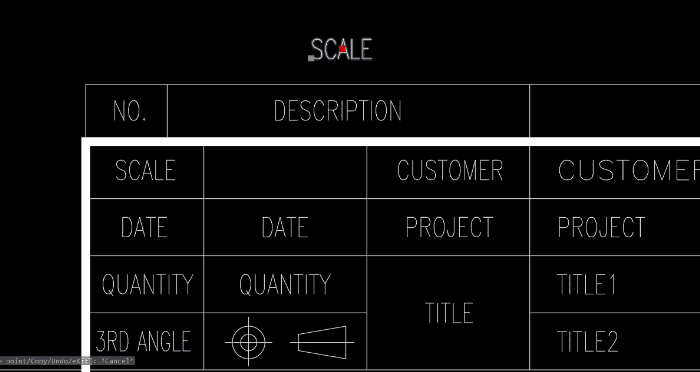

2) 표제란에 속성 삽입

• 표제란 칸위치에 속성 문자 삽입
• 두 점 중간 정렬 : Crtl + 마우스 우클릭

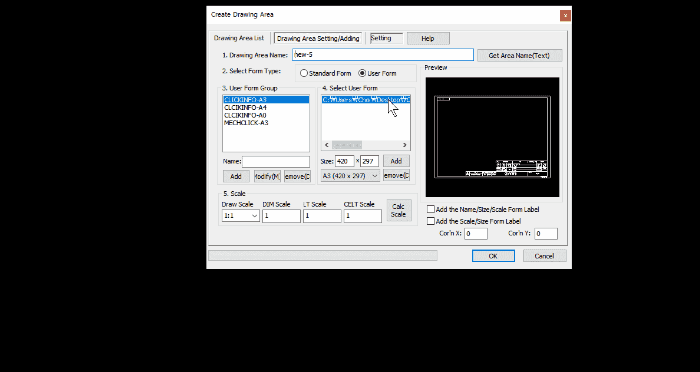

3) 도면 등록 시 자동 반영 확인

• 등록 시 Attribute 값이 자동 입력됨 확인
• 기본값 그대로 반영되어 편리함.

      : 도면등록은 [ 1-2 도면영역 등록 방법 ] 참고
