1-2 도면영역 등록 방법

도면영역 등록 안내

도면영역 등록을 위해 아래 설정사항을 먼저 완료해야 합니다.
(1-1 사용자 양식 설정 / 1-3 도면양식 공유 / 1-4 ATTRIBUTE기능 적용)
위 설정을 완료한 후, 도면영역 등록을 진행할 수 있습니다.

사용자 양식 그룹 관리
업체별, 크기별로 도면양식을 구분하여 관리하려면 사용자 양식 그룹을 활용하세요.
이는 도면영역 설정/추가 탭에서 관리할 수 있으며, 도면영역 이름, 주석, 스케일 등을 지정하여 사용할 수 있습니다.

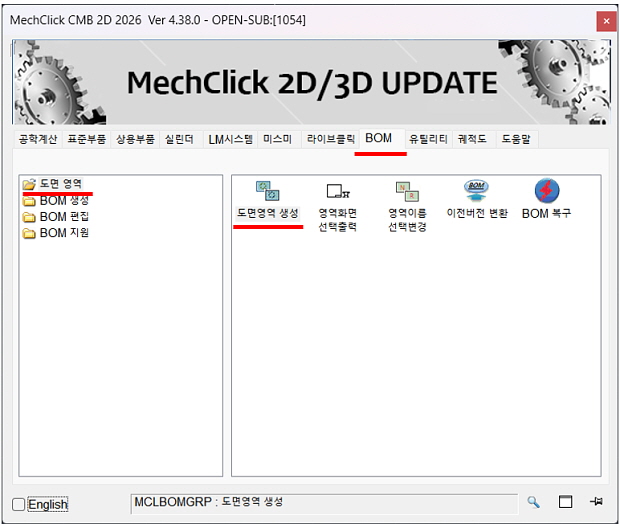

A. 도면영역 생성 실행

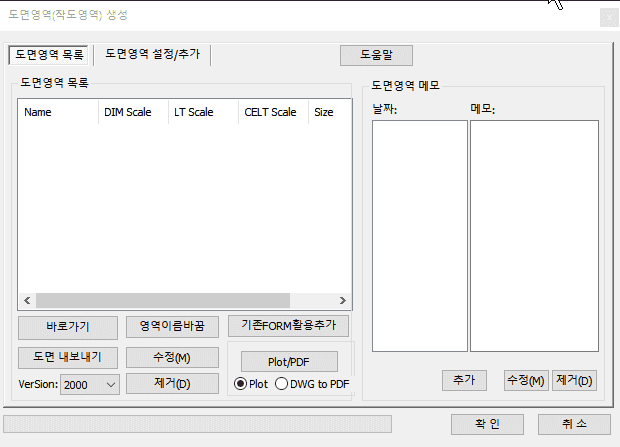

B. 도면영역 등록방법

 1) 도면영역 설정/추가 탭 선택

 2) 사용자 양식 선택

 3) 사용자 양식 그룹 생성★ : 그룹명을 입렵한 후 추가 버튼을 클릭해야 생성됩니다.

 4) 사용자 양식 선택★ : 추가 버튼 클릭 후, 도곽이 설정된 파일을 불러옵니다.

 5) 도면영역 이름 입력

 6) 확인 버튼 클릭



(자세한 등록 과정은 아래 이미지를 참고하세요)




정상적으로 등록되면, SIZE가 규격 사이즈로 인식되며 미리보기 창에 표시됩니다.

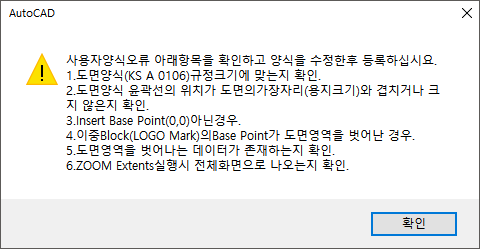

등록이 실패하면 아래와 같은 경고창이 나타납니다.


C.도곽 등록이 되지 않는 경우 확인사항

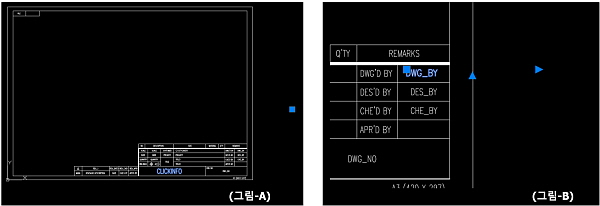

 a. 블록 삽입점이 용지사이즈(A0~A4)밖에 있는 경우 (그림-A 참고)

 b. MTEXT의 문자길이 조절 화살표가 용지 범위(A0~A4)밖에 있는 경우 (그림-B 참고)

 c. ZOOM Extents 실행 시 전체 화면에 도곽이 표시되는지 확인
