이런 상황, 겪어보셨나요?
파트도면(부품도)이 10장, 20장 있을 때 각 도면의 품명, 재질, 도면 번호 같은 표제란 정보를
조립도 표제란에 하나씩 옮겨 적는 작업이 반복됩니다.
파트도면을 하나씩 열고, 값을 확인하고, 조립도에 입력하다 보면
빠뜨리거나 순서가 뒤바뀌는 실수가 생기기 마련이죠.

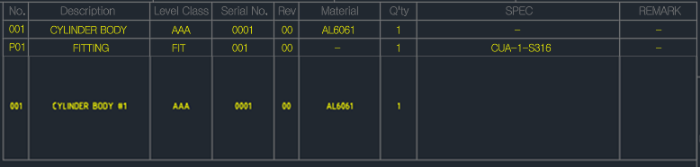

MechClick은 파트도면 표제란 데이터를 조립도에 자동으로 한 번에 정리할 수 있습니다.
파트→조립도 정리 (Part To Assy)
여러 파트도면의 표제란 데이터를 자동으로 읽어, 조립도의 표제란에 일괄 정리해주는 기능입니다.
파트도면을 하나씩 열어 수기로 옮기던 작업을 완전히 자동화합니다.
주요 특징
- 파트도면 표제란 자동 감지 및 수집
- 조립도 표제란 컬럼 경계 자동 추정 (세로 구분선 기반)
- 데이터 행 헤더 바로 아래 자동 추가
- 각 cell 폭은 헤더 cell 폭과 자동으로 일치
- 텍스트 가운데 정렬 (kMiddleCenter) 자동 적용
- 데이터 텍스트 크기는 헤더 텍스트의 85% 자동 설정
- 파트도면 원본 텍스트 색상 그대로 복제
- 파트도면에 No. 헤더가 없으면 001, 002, ... 자동 부여
사용 방법 (4단계)

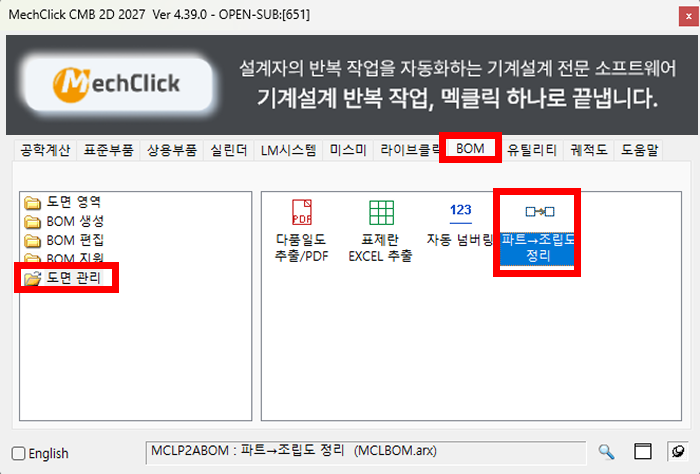

Step 1. 메뉴 실행
BOM 탭 → 도면 관리 → 파트→조립도 정리 (Part To Assy) 클릭

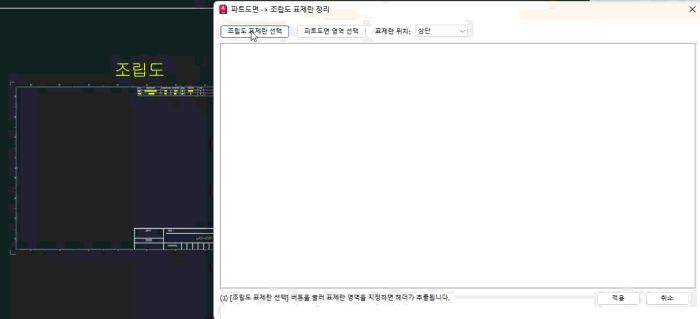

Step 2. 조립도 표제란 영역 선택
조립도 표제란 영역 선택 버튼을 클릭한 후, 조립도의 표제란 영역을 마우스로 드래그합니다.
조립도 표제란의 컬럼 경계(세로 구분선)가 자동으로 인식됩니다.
Tip. 조립도 표제란이 PLINE 또는 Block으로 작성되어 있고, 헤더가 가로·세로로 정렬되어 있으면
자동 추정 정확도가 높습니다.

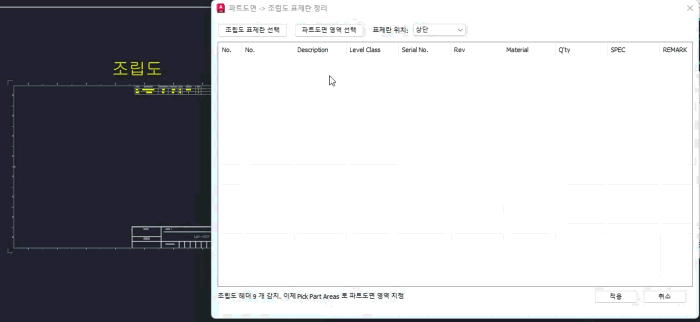

Step 3. 파트도면 영역 선택
파트도면 영역 선택 버튼을 클릭한 후, 파트도면들이 포함된 전체 영역을 드래그합니다.
감지된 파트도면 목록이 미리보기에 표시됩니다.
미리보기에서 체크박스로 조립도에 옮길 파트도면을 선택합니다.
전체 선택 또는 일부만 선택하여 적용할 수 있습니다.
Step 4. 적용 클릭
적용 버튼을 클릭하면 선택한 파트도면의 표제란 데이터가 조립도 표제란에 자동으로 정리됩니다.
알아두면 유용한 기능
컬럼 경계 자동 추정 방식
조립도 표제란의 컬럼 경계는 세로 구분선(vertical LINE)을 자동 수집하여 추정합니다.
헤더 값 위치와 세로선을 기준으로 각 컬럼 경계 X 좌표를 자동 계산하므로, 따로 컬럼을 지정할 필요가 없습니다.
No. 헤더 자동 처리
파트도면에 No. 헤더가 없는 경우에도 001, 002, 003, ... 순서로 번호가 자동 부여됩니다.
파트도면 순서는 PartList ListView에 표시된 순서를 따릅니다.
