이런 상황, 겪어보셨나요?
도면이 10장, 20장 쌓이면 도면 번호, 품명, 재질, 개정 이력 같은 표제란 정보를
일일이 열어서 Excel에 옮겨 적는 작업이 반복됩니다.
빠뜨리거나 틀리는 일도 생기고, 시간도 꽤 걸리죠.
MechClick은 도면 안의 표제란을 자동으로 읽어서 Excel 파일로 한 번에 저장할 수 있습니다.
표제란 EXCEL 추출 (Title To Excel)
도면 안에 있는 다수의 표제란을 자동으로 감지하여, 헤더와 값 정보를 .xlsx 파일로 일괄 저장하는 기능입니다.
Microsoft Excel과 Google Sheets 모두 호환됩니다.
주요 특징
- 다수 표제란 자동 감지 — 영역 드래그 한 번으로 전체 인식
- 좌→우, 위→아래 순서로 자동 정렬 — 페이지 순서 그대로 Excel 행 출력
- 체크박스로 원하는 항목만 선택해서 추출 가능
- ListView 셀 더블 클릭으로 직접 수정 후 저장 가능 (in-place edit)
- 마지막 저장 경로 자동 복원
사용 방법 (4단계)

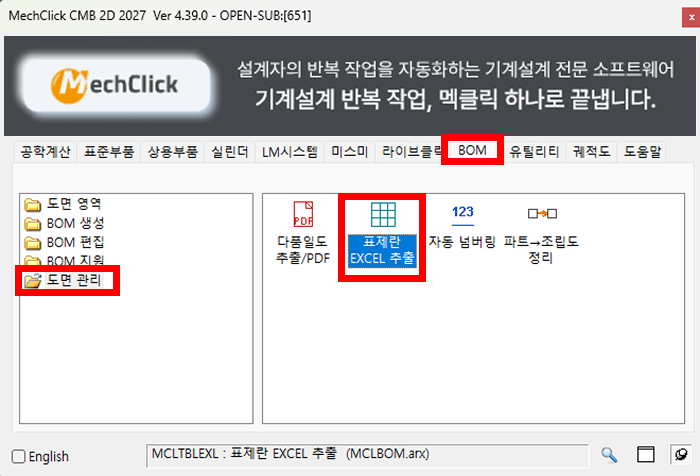

Step 1. 메뉴 실행
BOM 탭 → 도면 관리 → 표제란 EXCEL 추출 (Title To Excel) 클릭

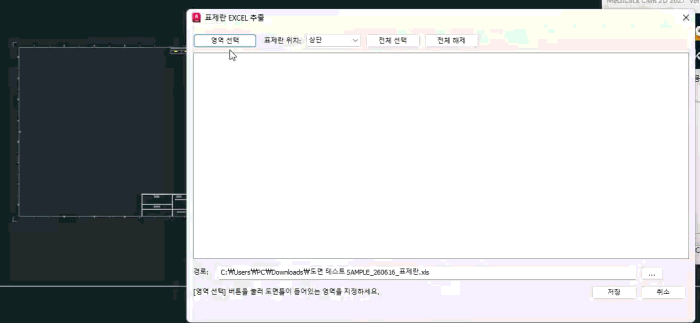

Step 2. 영역 선택
영역선택 버튼을 클릭한 후, 표제란이 포함된 영역을 마우스로 드래그합니다.
감지된 표제란이 좌→우, 위→아래 순서로 ListView에 자동 정렬되어 표시됩니다.

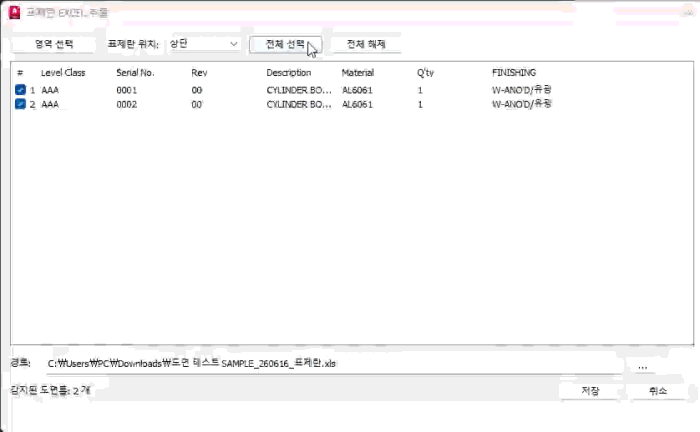

Step 3. 추출 항목 선택
체크박스로 Excel에 저장할 항목을 선택합니다.
전체 선택, 전체 해제 버튼으로 전체 선택, 해제할 수 있습니다.
Tip. 일부 표제란만 추출하려면 해당 항목의 체크를 해제한 후 저장하세요.
Step 4. 저장 경로 지정 후 실행
출력할 .xlsx 파일 경로를 지정한 후 저장 버튼을 클릭합니다.
선택된 표제란 정보가 Excel 파일로 한 번에 저장됩니다.
