3-13 다품일도를 개별 파일로 자동 분리하는 방법

이런 상황, 겪어보셨나요?

하나의 DWG 파일에 여러 부품도를 한꺼번에 그려서 관리하다가,
납품이나 검토 때문에 부품마다 파일을 따로 분리해야 하는 상황.

지금까지는 도면을 하나씩 열고, 영역 잡고, 다른 이름으로 저장하는 걸 반복했을 거예요.

다품일도 추출/PDF (Drawing Area Extract)

하나의 DWG 파일에 그려진 여러 부품도(다품일도)를 표제란 기준으로 자동 감지하여,
각각 개별 파일로 분리 추출하는 기능입니다.

출력 형식은 3가지 중 선택할 수 있습니다.

사용 방법 (5단계)

Step 1. 메뉴 실행

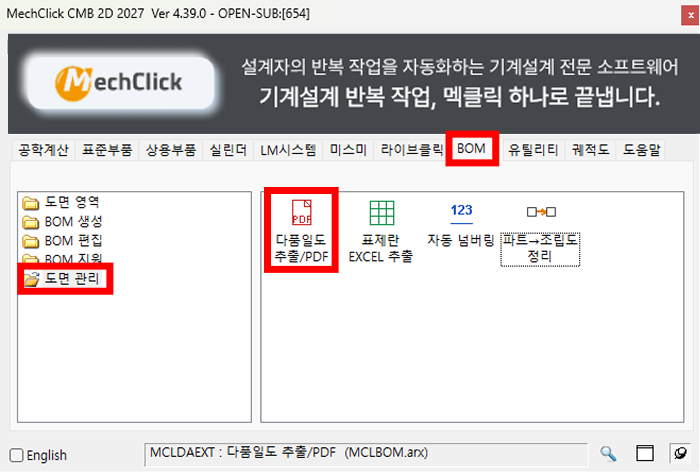

BOM 탭 → 도면 관리 → 다품일도 추출/PDF (Drawing Area Extract) 더블 클릭

Step 2. 영역 선택

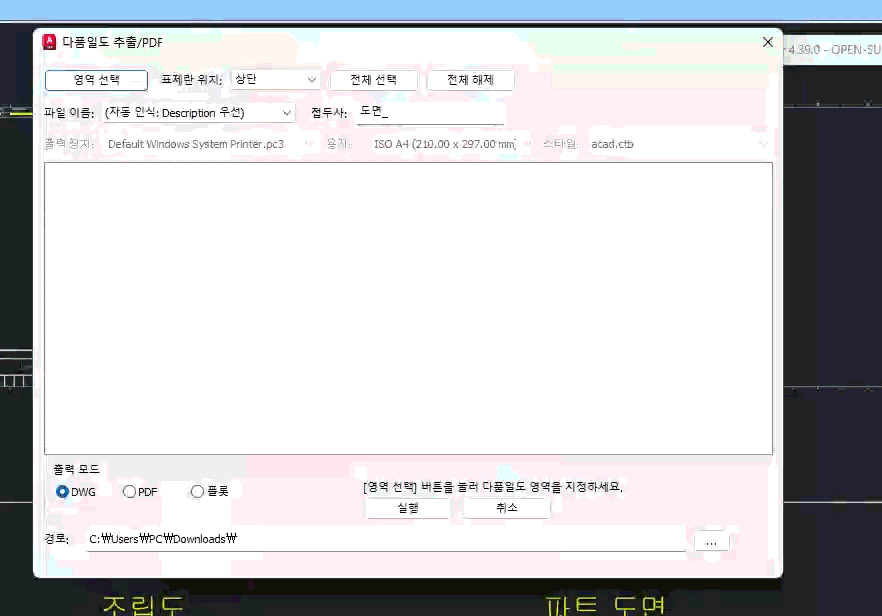

영역선택 버튼을 클릭한 후, 마우스로 다품일도 전체 영역을 드래그합니다.

영역 안의 표제란이 자동으로 감지되어 ListView에 목록으로 표시됩니다.

Step 3. 출력 형식 선택

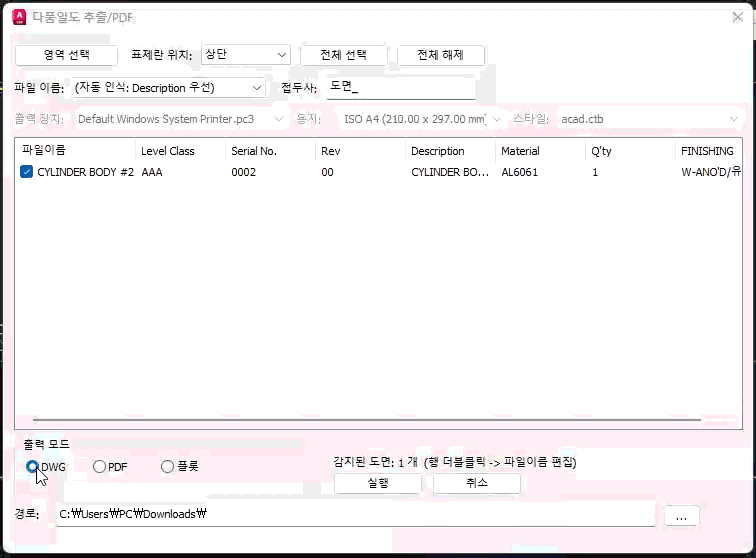

출력모드에서 DWG / PDF / Plot 중 하나를 선택합니다.
파일이름 콤보에서 파일 명명 규칙을 설정하고, 필요하면 접두어를 입력하세요.

Step 4. 출력 옵션 설정 (PDF·Plot 모드만 해당)

PDF 또는 Plot 모드를 선택하면 출력장치 / 용지 / 스타일 콤보가 활성화됩니다.
프린터, 용지 크기, 플롯스타일을 각각 선택하세요.
(DWG 모드에서는 이 콤보들이 비활성화됩니다.)

Step 5. 저장 경로 지정 후 실행

저장 경로 항목의 ... 버튼으로 저장 경로를 지정한 후 실행 버튼을 클릭합니다.
선택된 표제란 수만큼 파일이 자동으로 생성됩니다.
