회로도 기능이란?
전기·공압·유압 회로도에 사용되는 표준 심볼(기호)을 삽입할 수 있는 기능입니다.
또한 사용자가 직접 작성한 회로도를 심볼로 등록하고, 공유 및 반복 사용할 수 있어
회로 설계의 효율성을 높이는 도구로 활용됩니다.

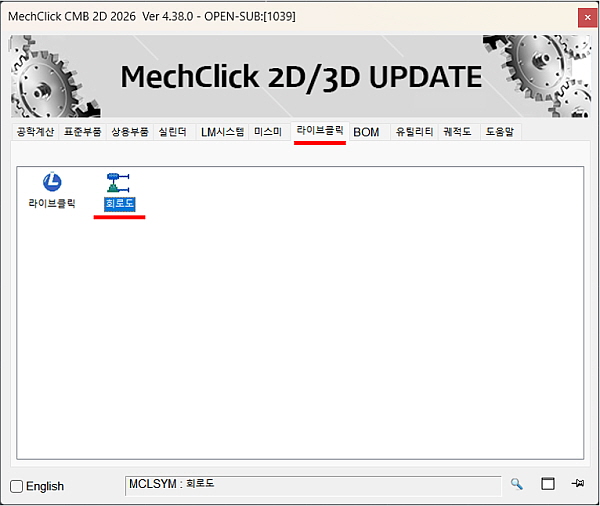

A. 실행 방법
▶ [회로도] 아이콘 클릭

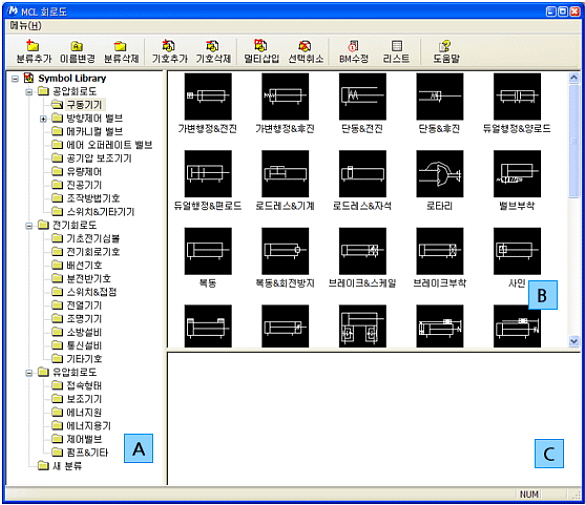

B. 인터페이스 구성
구분 | 설명 |
A | 회로도 카테고리 구분(전기/공압/유압 등) |
B | 기호(심볼) 리스트 창 |
C | 사용자 등록 기호 리스트 (멀티삽입 가능) |
C. 주요 기능
기능 1. 멀티삽입
· 선택한 기호를 여러 위치에 연속 삽입 가능
기능 2. 리스트 생성
· 삽입한 기호를 리스트로 정리 → 엑셀로 변환 가능
기능 3. 기호 추가
· 자주 사용하는 회로도 기호는 직접 등록 및 분류 저장 가능
* 마우스 우클릭 시 작도 옵션 제공 → 방향, 회전 등 설정 가능
키워드 : 회로도, 공압, 전기, 유압, 심볼 등록, 회로기호, 멀티삽입
