언네임블록(Anonymous Block)이란?
이름이 없는 블록(*U1, *U2 등)을 생성하여 중복 없이 고유하게 객체를 블록 처리할 수 있는 기능입니다.
기존 객체는 그대로 유지되며, 멕클릭 만의 확장 편집 기능을 통해
언네임블록도 유연하게 수정할 수 있습니다.
A. 실행 방법

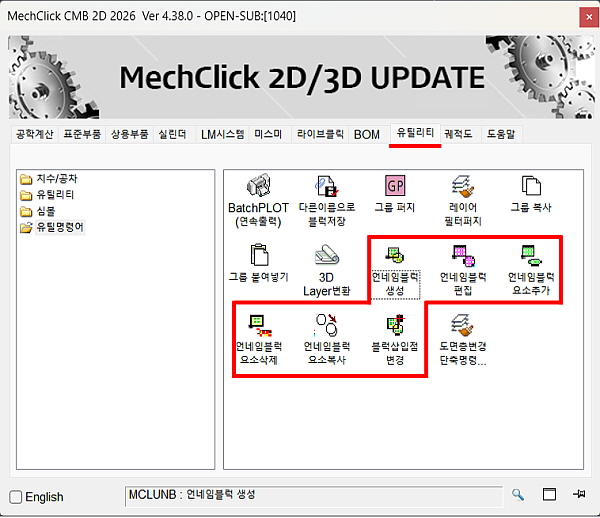

▶ [언네임블록 생성] 클릭
B. 사용 방법
1. 언네임블록생성
· 객체선택 → 삽입점 지정 → 블록명은 자동 *U# 형식

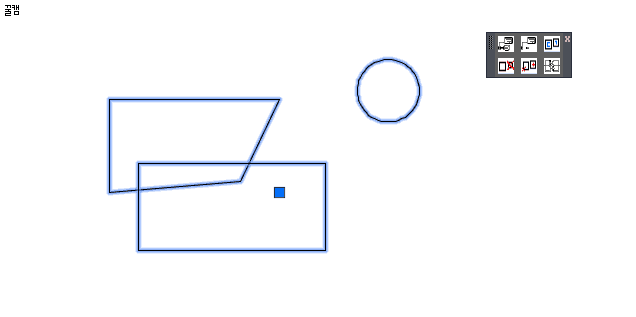

▶ 생성예시 블록이름 *U5 생성 확인
|
2. 언네임블록편집
· 일반 CAD에서는 편집 불가
· 멕클릭 전용 기능으로 내부 구성 요소 수정 가능

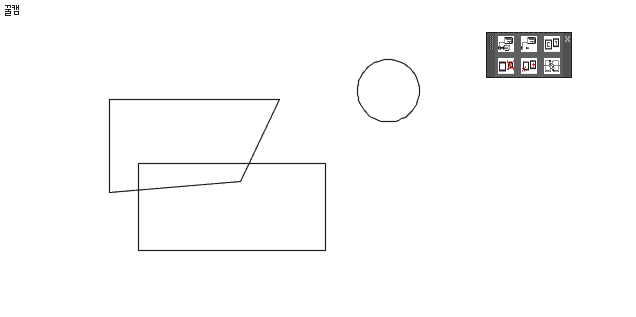

▶ 편집 예시
|

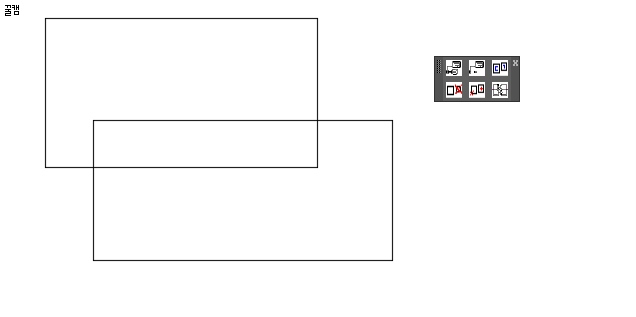

3. 언네임블록 요소추가
· 블록 외부 객체를 즉시 블록 내부로 추가
|

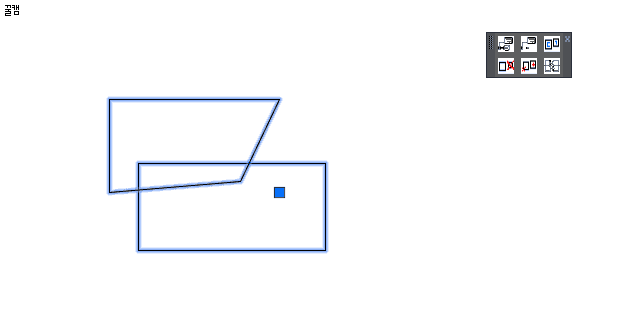

4. 언네임블록 요소 삭제
· 불필요한 블록 요소를 바로 제거 가능
|

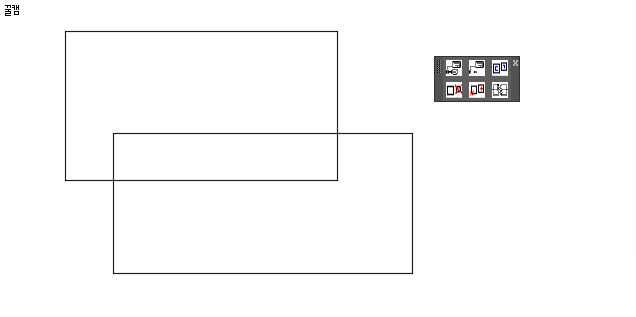

5. 블록삽입점 변경
· 블록을 재생성하지 않고 삽입 기준점만 변경 가능
|
