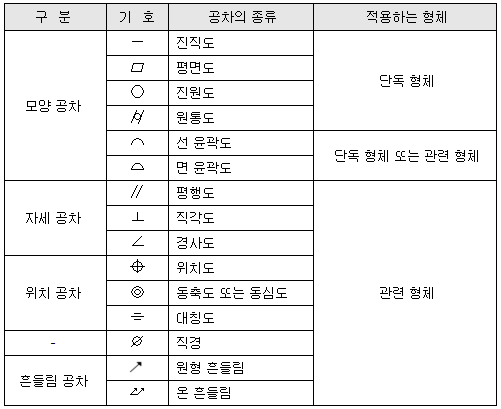

기하공차란?
모양, 위치, 자세, 흔들림 등의 공차 및 데이텀 기준을 표준 기호로 도면에 삽입하는 기능입니다.
필요한 항목만 입력하면 기호가 자동 생성되어 기하공차 기입을 빠르고 정확하게 처리할 수 있습니다.
A. 실행 방법

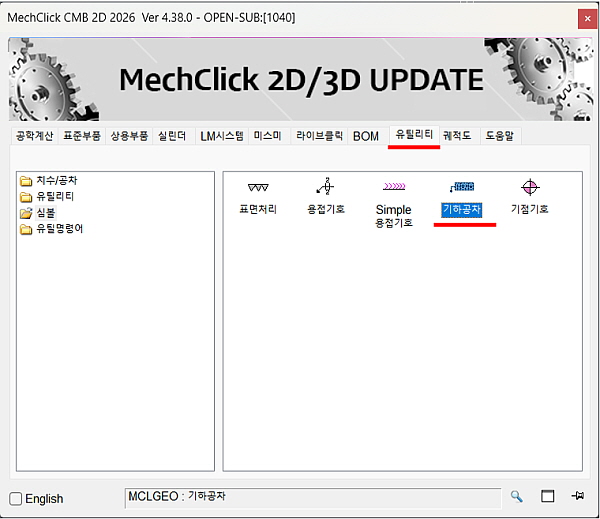

▶ [기하공차] 아이콘 클릭
B. 사용 방법
1. 공차 종류 선택 (예: 평행도, 위치도, 원통도 등)
2. 공차값 및 데이텀 기중 입력
3. 방향, 부착방식 등 설정 후 삽입

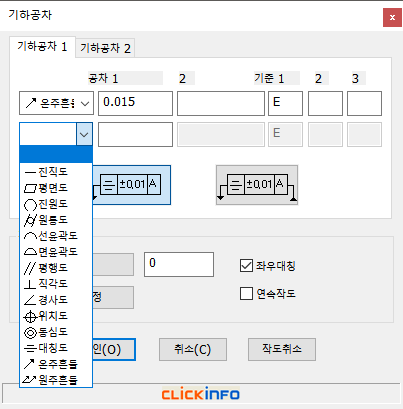

▶ 공차 기호 입력 ▶데이텀 입력

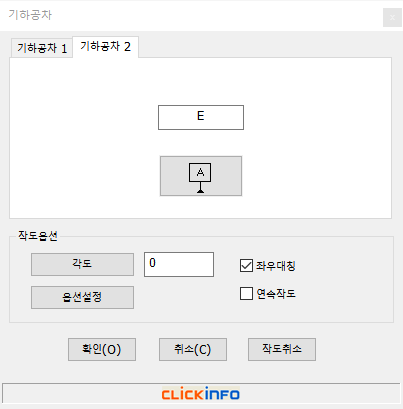

▶옵션 설정

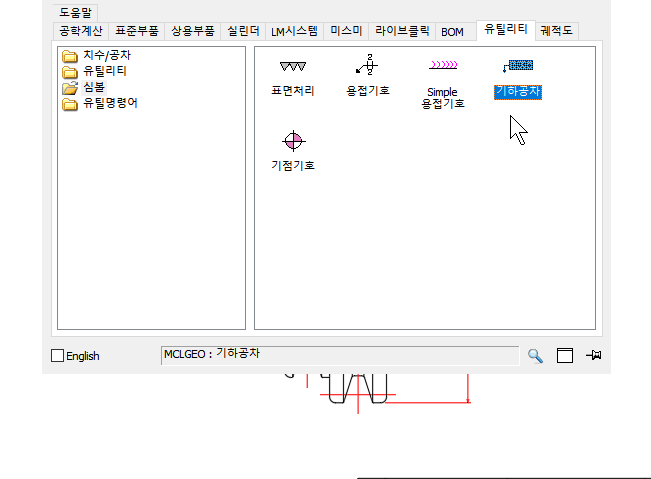

▶사용 예시
|
C. 기점기호 실행 방법

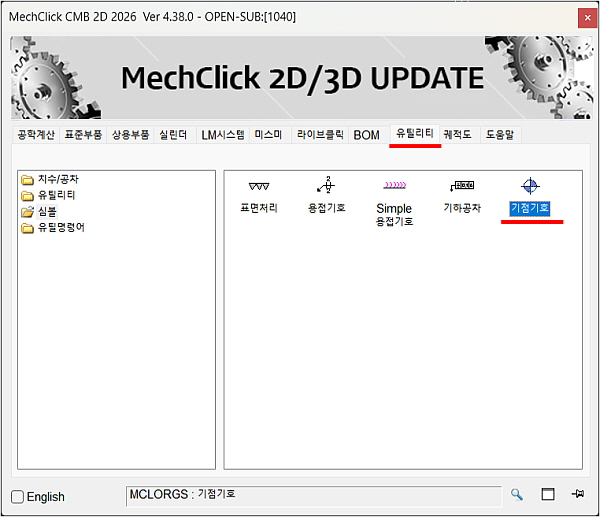

▶ [기점기호] 아이콘 클릭
D. 사용 방법

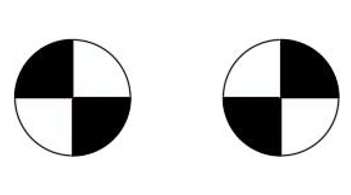

· 도면에 기준 위치(기점)를 나타내는 기호를 클릭으로 삽입

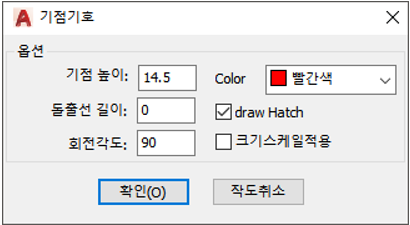

· 문자, 방향, 위치 자유 설정 가능
