6-16 용접기호

용접 기호란?

도면에서 용접 방식, 위치, 조건 등을 명확히 전달하기 위한
표준 용접 기호를 간편하게 삽입할 수 있는 기능입니다.

✅ 현장용접, 전체둘레용접, 다중지시선 등 다양한 기호 지원
✅ 크기·색상 조정 가능, 도면영역과 연동 시 스케일 자동 적용



A. 실행 방법

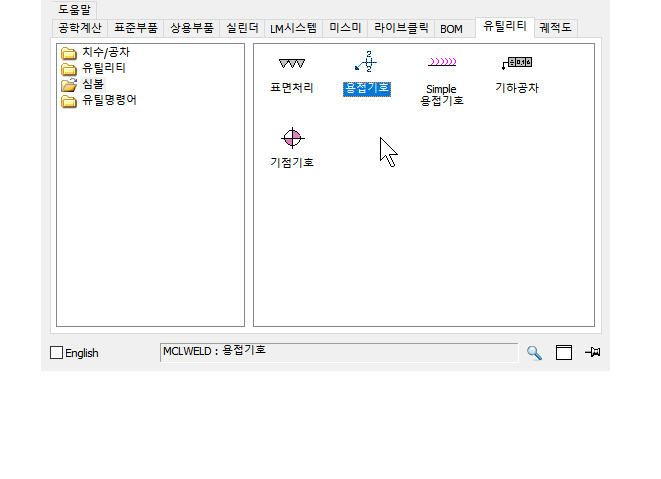

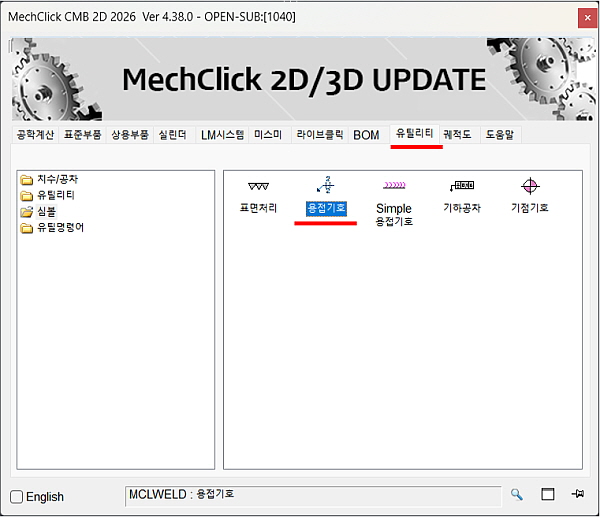

▶ [용접 기호] 아이콘 클릭


B. 사용 방법

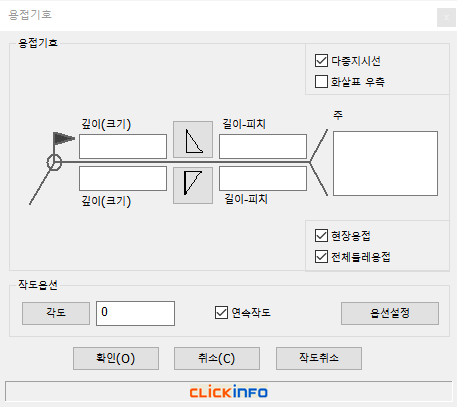

 1. 원하는 용접 타입 및 방향 선택

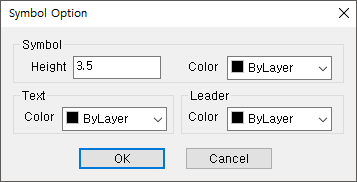

 2. 보조 지시선, 기호, 치수, 조건 등 입력
 3. 도면 클릭으로 삽입
  * 도면영역 기준으로 자동 크기 조정
