다중원 기능이란?
원형 또는 사각형 플레이트에 여러 개의 홀(원형)을 자동 배치할 수 있는 기능입니다.
복잡한 홀 패턴도 PCD(피치 원지름), 수량, 직경만 입력하면
한 번에 정렬·작성 가능하여 작업 시간을 크게 단축시킵니다.
A. 실행 방법

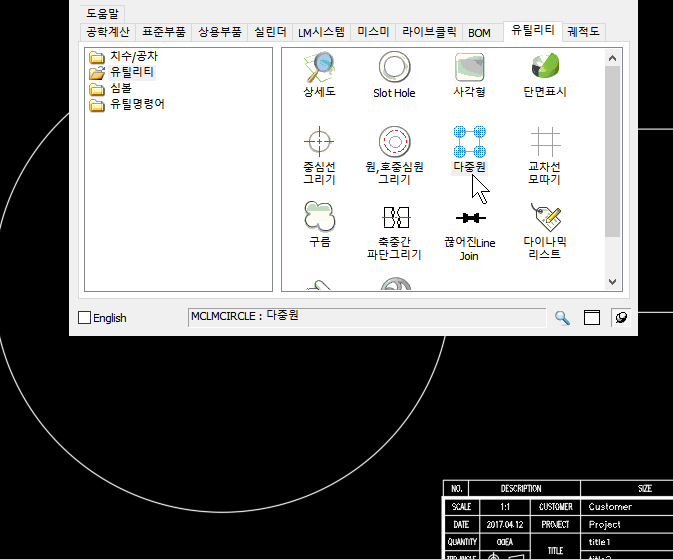

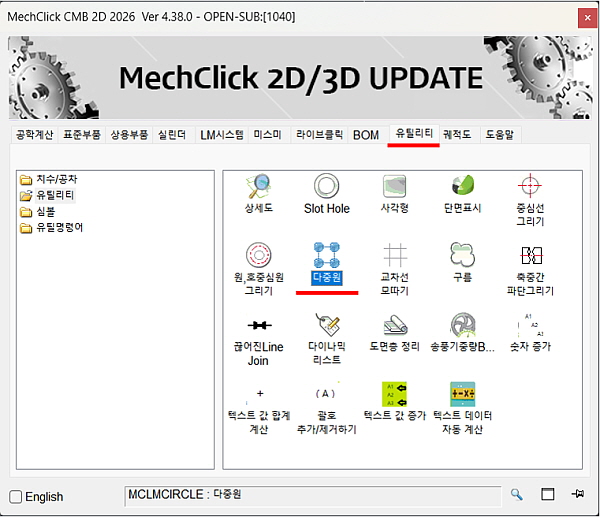

▶ [다중원] 아이콘 클릭
B. 사용 방법
1. 다중원 기능 실행
2. 스타일 선택
· 원형 배치
· 사각형 배치
3. 다음 항목 입력
· PCD(피치 원지름)
· 원 직경
· 수량
*입력 후 미리보기 → [확인] 클릭 시 자동 작도

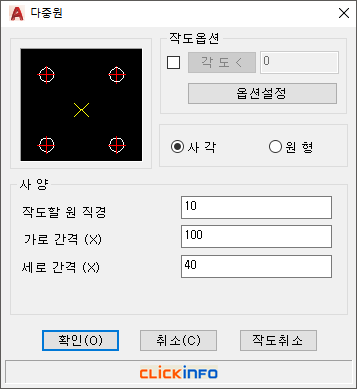

▶ 사각형 스타일 설정

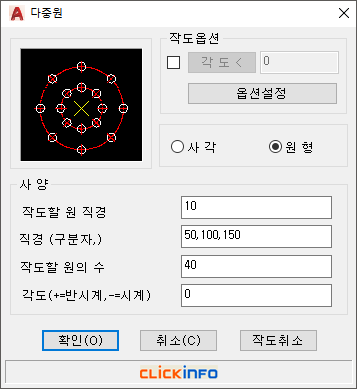

▶ 원형 스타일 설정
▶작도 예시
