단면 표시란?
복잡한 구조물이나 부품의 내부 형상을 명확하게 표현하기 위해
단면도를 작성할 때 사용하는 기준선입니다.
단면의 위치와 방향을 직관적으로 지정하고, 단면명과 화살표, 문자 크기 등을 설정할 수 있습니다.
A. 실행 방법

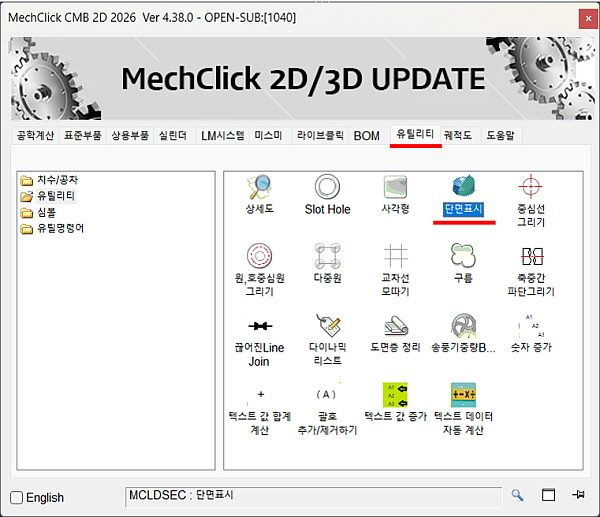

▶ [단면 표시] 아이콘 클릭
B. 사용 방법

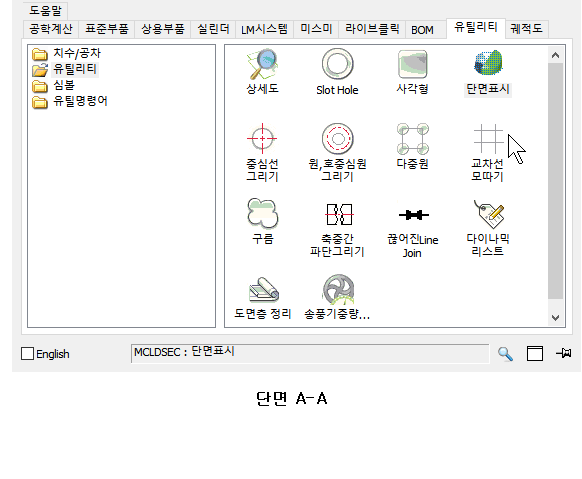

1. 단면표시 실행 후
→ 단면 위치 클릭
→ ENTER / SPACE BAR 또는 마우스 우클릭
2. 화살표 방향 설정
→ 기준선 기준으로 방향 지정 후 마우스 좌클릭
3. 단면명 입력
→ ENTER 또는 SPACE BAR 로 완료
모든 단계는 실시간으로 도면에 반영됩니다.
|
