축 중간 파단 그리기?
파단선은 도면에서 불필요한 부분을 생략하거나 축약해 표현할 때 사용하는 기능입니다.
주로 파이프 단면, 환봉, 길이 생략 표현 등에 활용되며,
자동 작도 방식과 다양한 스타일이 제공됩니다.
A. 실행 방법

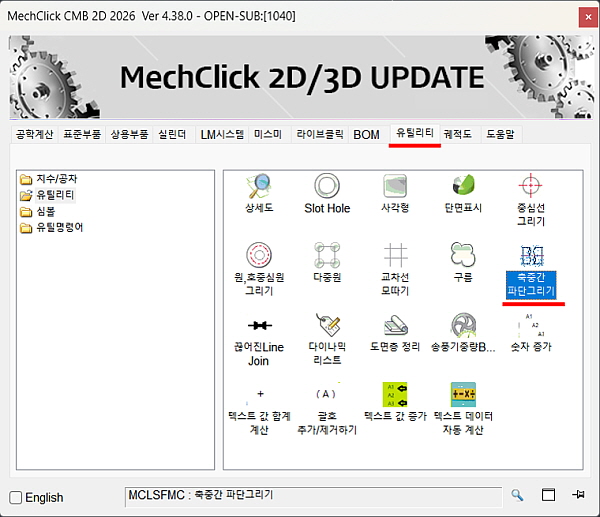

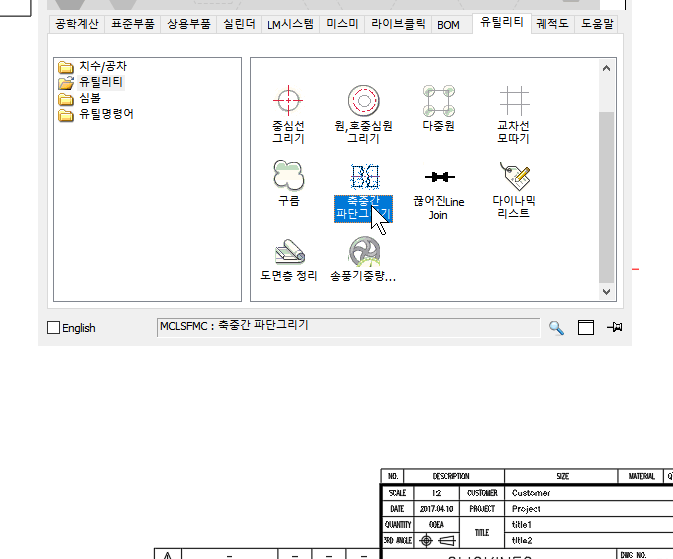

▶ [축 중간 파단 그리기] 실행
B. 사용 방법

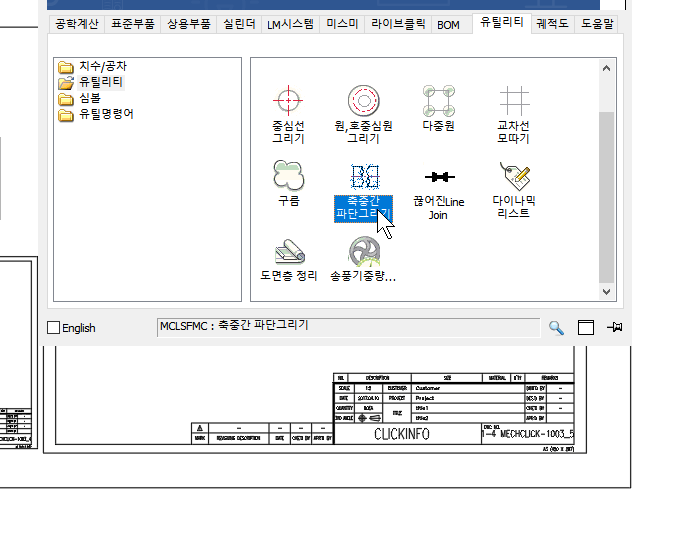

1. 기능 실행 후 'S'키 입력 → 옵션 창 열기

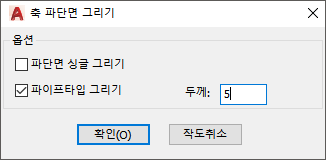

2. 원하는 파단 방식 선택
C. 파단 타입 예시
1) 파이프 타입
· 주로 원형 단면이나 두꺼운 재질의 파단 표현에 사용
|
2) 싱글 타입
· 일반 직선 축이나 단순 생략 표현에 적합
|
