원·호 중심선 그리기란?
원과 원, 호와 를 선택하면 자동으로 중심선이 생성되는 기능입니다.
중심선은 도면층 옵션에서 지정한 레이어(CENTER 등) 로 자동 적용되며, 돌출 비율 설정도 가능합니다.
A. 실행 방법

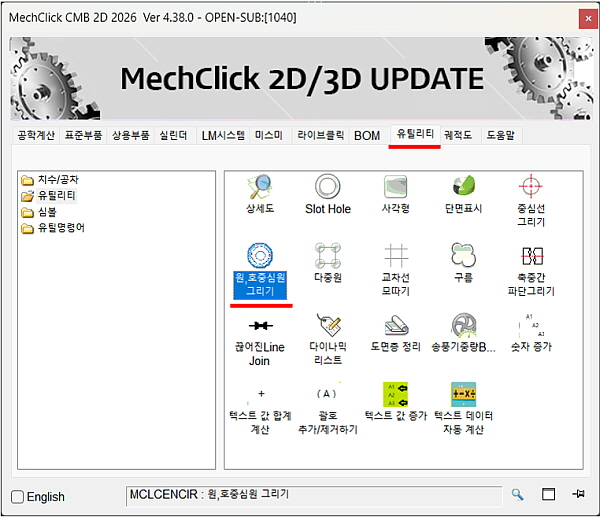

▶ [원·호 중심선 그리기] 아이콘 클릭
B. 사용방법

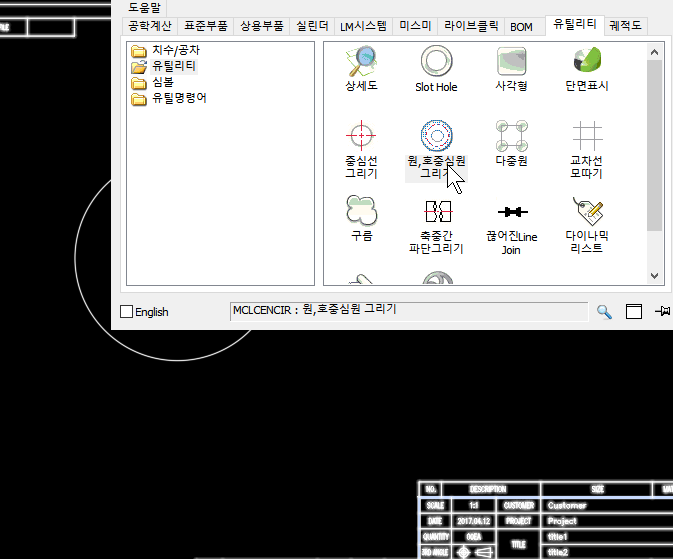

1. 기능 실행
2. 원과 원, 또는 호와 호를 선택
3. 클릭만으로 자동 중심선 생성
C. 중심선 돌출 비율 설정
방법 1. DIMCEN 명령어도 기본 돌출 길이 설정
방법 2. 중심선 실행 후 R입력 → 수동 비율 조정

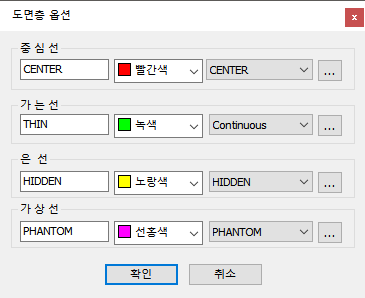

D. 중심선 레이어 설정

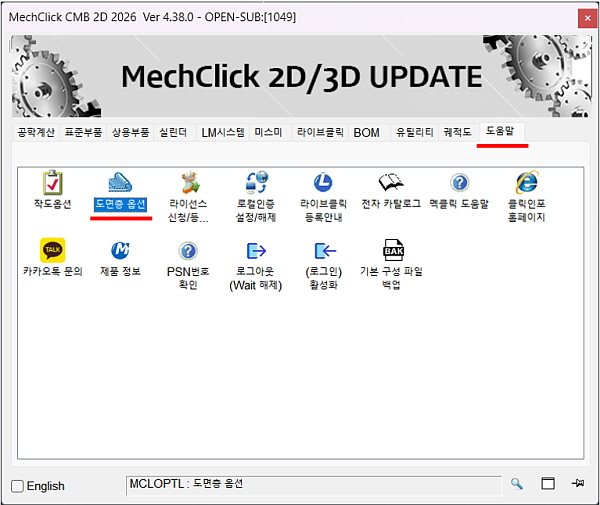

· 중심선은 도면층 옵션에서 지정한 레이어에 적용
· 색상, 선종, 투명도 등 설정 가능
키워드 : 중심선, 원 중심선, 호 중심선, 자동 중심선, 도면층 레이어, DIMCEN
