중심선 그리기란?
원형 객체나 선을 선택하면 자동으로 중심선이 생성되는 기능입니다.

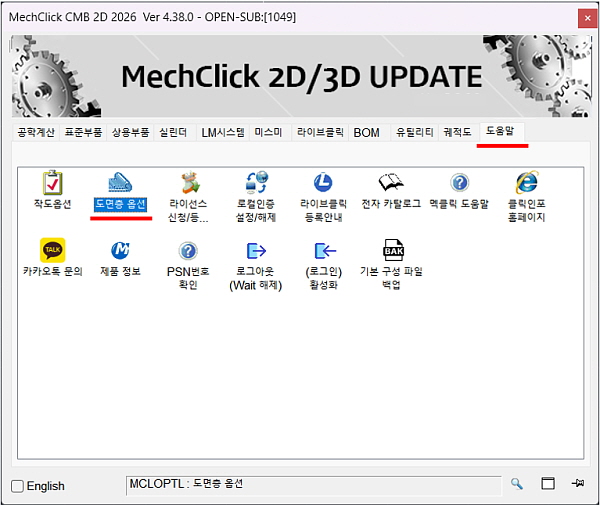

도면층 옵션에서 지정한 중심선 전용 레이어로 적용되며, 돌출 길이도 사용자가 설정할 수 있습니다.

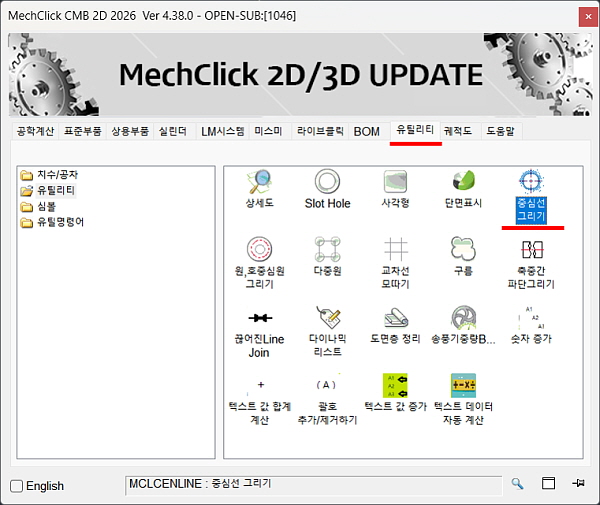

A. 중심선 그리기 실행

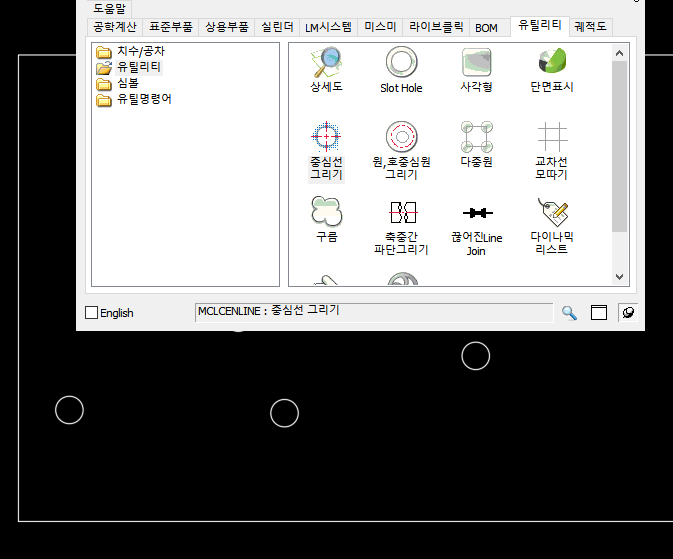

B. 사용 방법
1. 기능 실행 후 원, 선, 또는 다중 객체 선택
2. 클릭만으로 자동 중심선 생성
· 선 + 선 조합도 가능
C. 중심선 돌출 비율 설정
1. 명령어 DIMCEN 입력 → 기본 돌출 값 지정
2. 또는 중심선 실행 후 R 입력 → 비율 조정

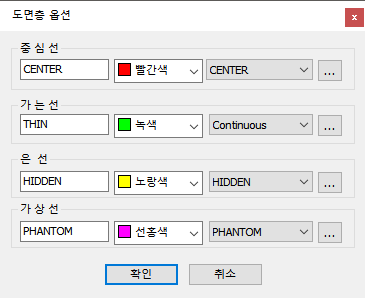

D. 중심선 레이어 설정
· 중심선은 도면층 옵션에 설정된 CENTER 레이어에 적용됩니다.
· 레이어 색상, 선 종류 등 변경 가능
키워드 : 중심선 그리기, 원형 중심선, 선 중심선, 돌출비율 설정, Line, 중심선 레이어, CENTER
