상세도 기능이란?
도면에서 특정 부위만 확대·표현하여 명확한 설명이 필요한 부분을 강조할 수 있는 기능입니다.
✅ 원·타원·사각형 등 다양한 형태 지정 가능
✅ 확대/축소 및 지시선, 설명 텍스트 추가 가능
✅ MechClick 치수 스타일과 연동되어 치수 표현 일관성 유지
A. 실행 방법

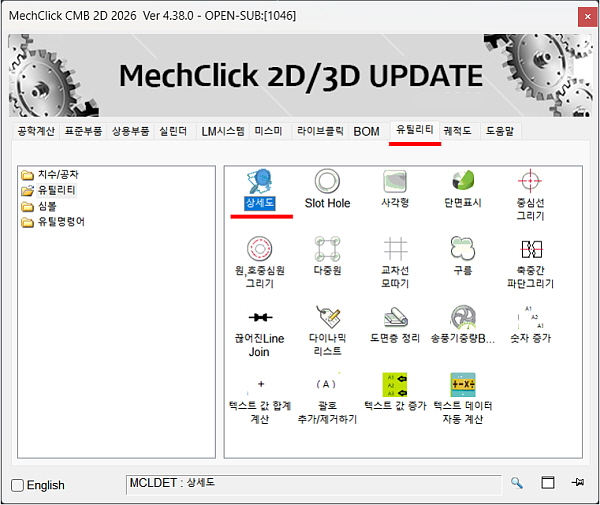

▶ 상세도 실행
B. 사용방법

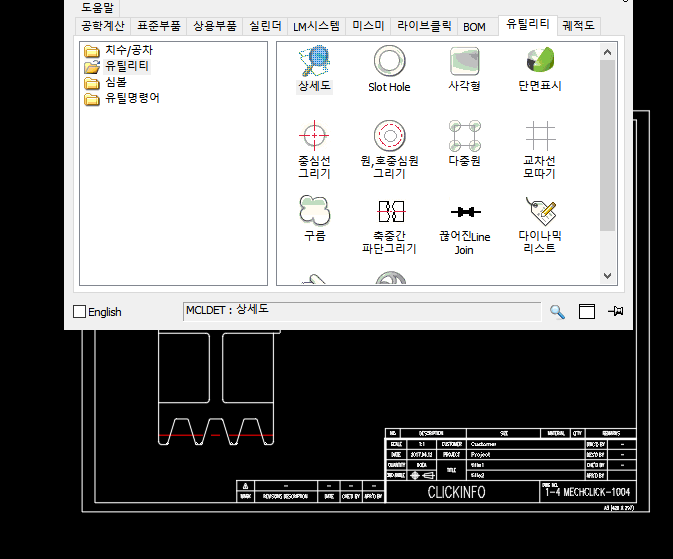

1. 상세도 기능 실행
2. 원/타원/사각형/닫힌영역 중 영역 타입 선택
- 형: C / 사각형: E / 타원: R / 닫힌 영역: S
3. SPACE BAR 또는 ENTER → 상세도 생성
4. 옵션 창에서 내용 입력 + 스케일 확인 후 적용
5. SHIFT = 확대 / CTRL = 축소
* 상세도 치수는 원본과 동일한 치수 스타일로 자동 적용

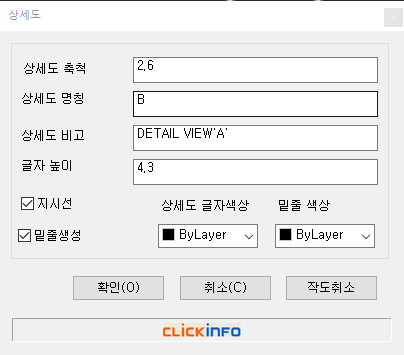

C. 상세도 옵션 창
· 제목 입력, 축척 설정, 지시선 표기 여부 등 상세 설정 가능
키워드 : 상세도, 부분도면, 원(C), 사각형(E), 타원(R), 닫힌영역선택(S)
