지시선 기능이란?
치수 또는 객체 정보를 설명할 때 사용하는 자동 지시선 작성 기능입니다.
객체 정보를 자동 불러오거나, 자주 사용하는 문구를 상용구로 저장·재사용할 수 있어
효율적인 도면 주석 작업이 가능합니다.
✅ 문자 자동 생성
✅ 자주 쓰는 문구 저장
✅ 기존 치수 스타일과 통일된 표현 가능
A. 실행 방법

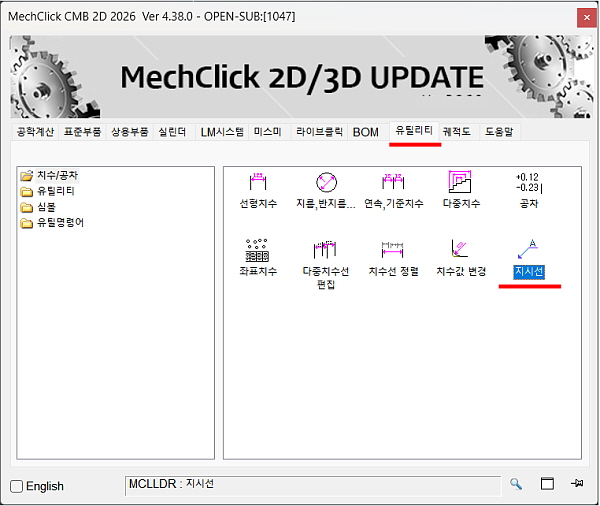

▶ [지시선] 아이콘 클릭
B. 지시선 인터페이스 구성
주석 탭 기능
· 자주쓰는 문구 등록 / 삭제

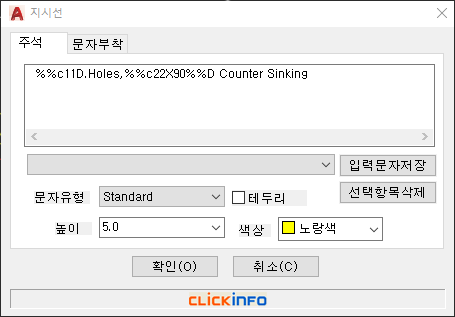

· 문자 높이, 색상 테두리 등 스타일 설정

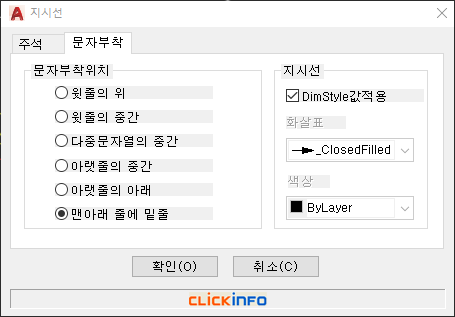

문자 부착 설정
· 부착 위치 지정 가능
· 기존 치수 스타일과 연동해 표현 일관성 유지
▶ [지시선] 아이콘 클릭
B. 지시선 인터페이스 구성
주석 탭 기능
· 자주쓰는 문구 등록 / 삭제
· 문자 높이, 색상 테두리 등 스타일 설정
문자 부착 설정
· 부착 위치 지정 가능
· 기존 치수 스타일과 연동해 표현 일관성 유지
C. 사용 예제

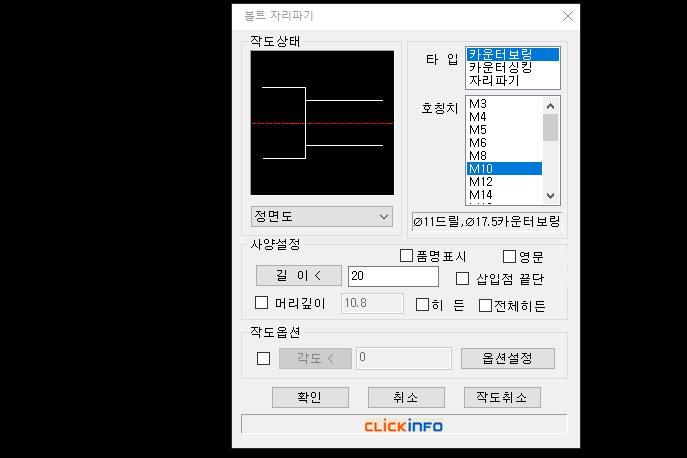

▶ 예시 : 드릴 라이브러리 객체 선택 → 지시선 자동 작성
