좌표 치수?
원형 객체를 기준점으로부터 X·Y 좌표값과 크기 정보를 자동 테이블로 작성하는 기능입니다.
복잡한 도면에서는 좌표 기호만 표기하고, 좌표 테이블로 치수 정보를 일괄 정리하는 데 유용합니다.
☆작성된 테이블은 EXCEL로 내보내기 가능해 문서화도 용이 합니다.

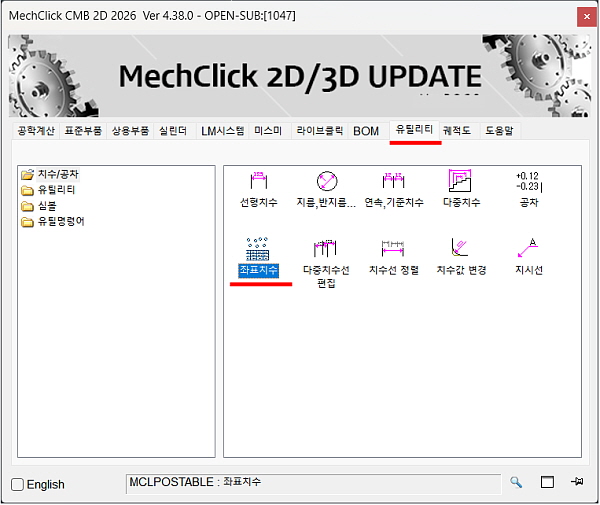

A. 좌표 치수 실행

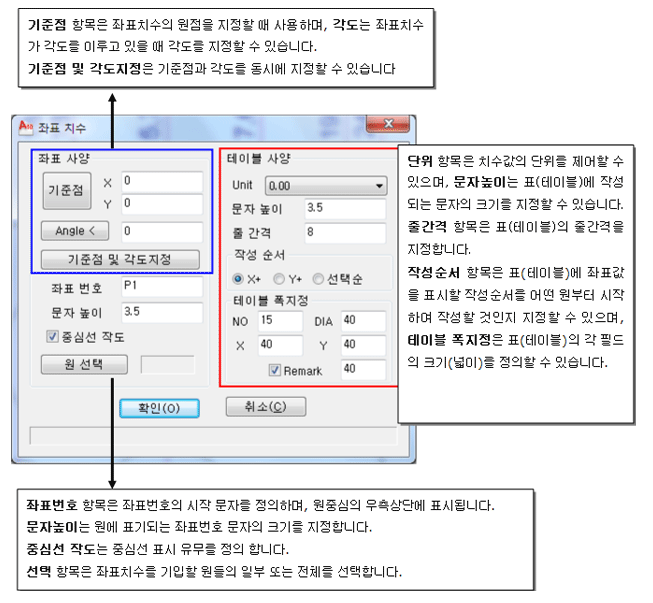

B. 인터페이스 구성
· 기준점 지정
· 좌표 번호 자동 생성
· 문자 높이, 정렬 방식, 작성 순서 설정 가능

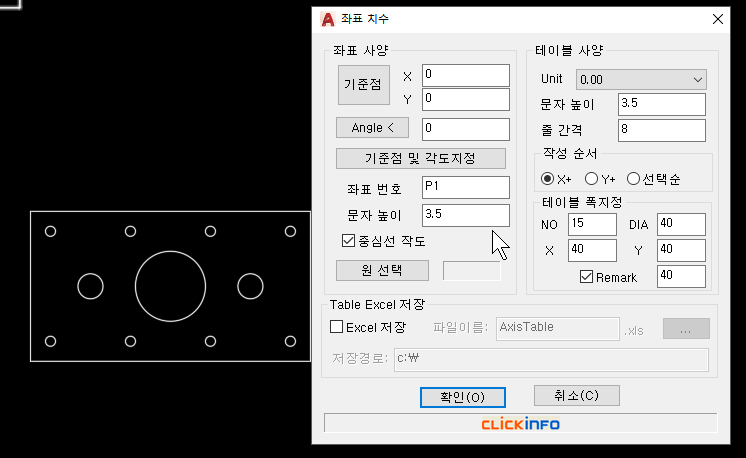

C. 사용 예제
1. 기준점 클릭
2. 원형 객체 다중 선택
3. X, Y 좌표와 크기 자동 추출 → 테이블 생성
