5-5 다중치수 기능

다중 치수 옵션이란?

멕클릭의 치수 기능은 마우스 우클릭만으로 다양한 치수 설정을 빠르게 조정할 수 있는 옵션 기능을
제공 합니다. 문자, 공차, 정밀도, 단위, 치수 타입 등을 상황에 맞게 설정하여 더욱 정확하고 표준화된
도면 작업이 가능 합니다.

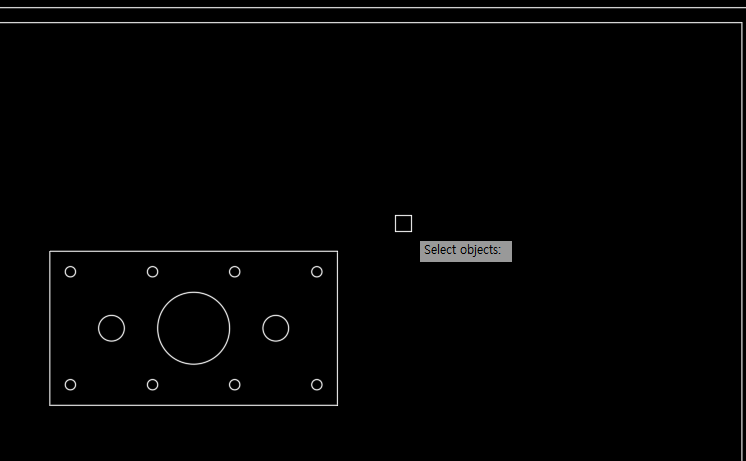

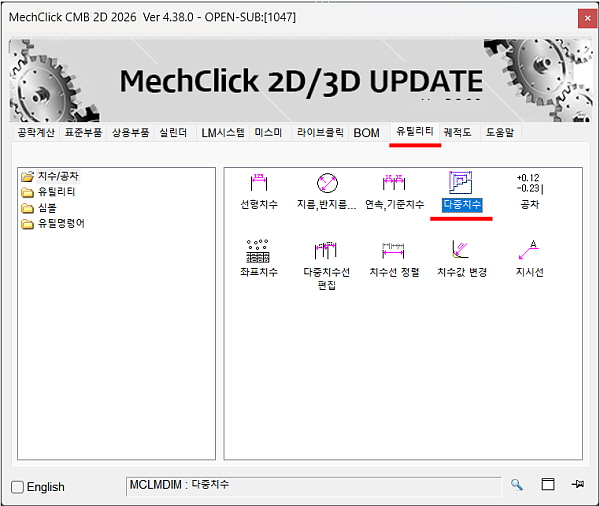

A. 다중 치수 실행



B. 다중 치수 옵션 항목

  1. 문자옵션
   - 치수 옆에 표기할 텍스트, 글꼴, 색상 등 설정
  2. 공차 옵션
   - 끼워맞춤, 일반공차 등을 적용 가능
  3. 단위 옵션
   - 소수점 정밀도, 0억제 기능 (예: 0.5 → .5)

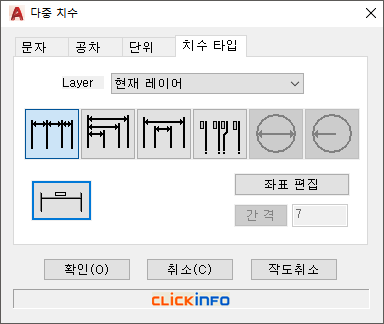

  4. 치수 타입
   - 상황에 따라 다양한 치수 형식 및 레이어 지정 가능



C. 사용 방법

  · 치수 기능 실행 → 치수값 지정 전 → 마우스 우클릭 → 옵션 창 열기
  · 설정 후 바로 치수에 적용
