사용자 부품 라이브러리 등록?
사내 부품 데이터를 분류별로 등록하고 공유할 수 있으며,
BOM과 연계하여 도면 내에서 바로 활용할 수 있는 사용자 부품 라이브러리를 구축하는 기능입니다.

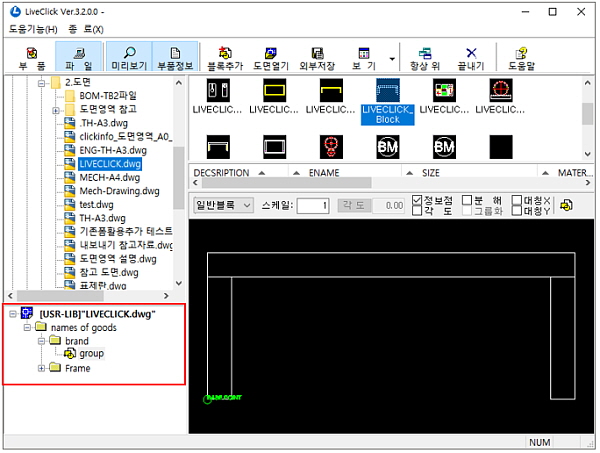

A. 도면에 분류 추가

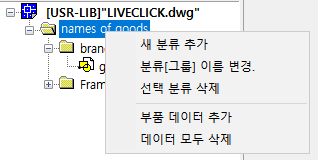

- 부품정보 리스트 창에서 [새 분류 추가] 클릭
- 분류(카테고리)를 생성한 후, 옵션별로 부품 등록
- 제품군별로 정리 가능 (예: 볼트, 모터, 커넥터 등)
▶분류 등록 창
⚠ 등록하려는 파일이 CAD에서 열려 있으면 등록 불가 → 저장 후 닫고 등록 진행
B. 부품 데이터 입력 및 CAD 블록 등록

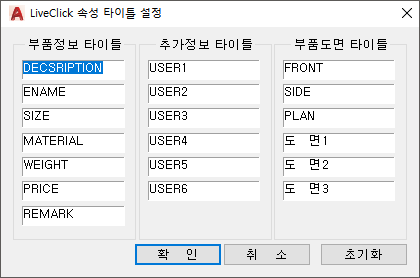

1. 부품정보 입력
- 그룹, DESCRIPTION, SIZE, QTY 등
- BOM 연동을 위한 주요 항목 포함

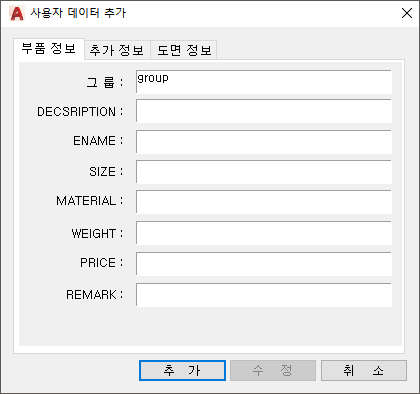

▶입력 예시

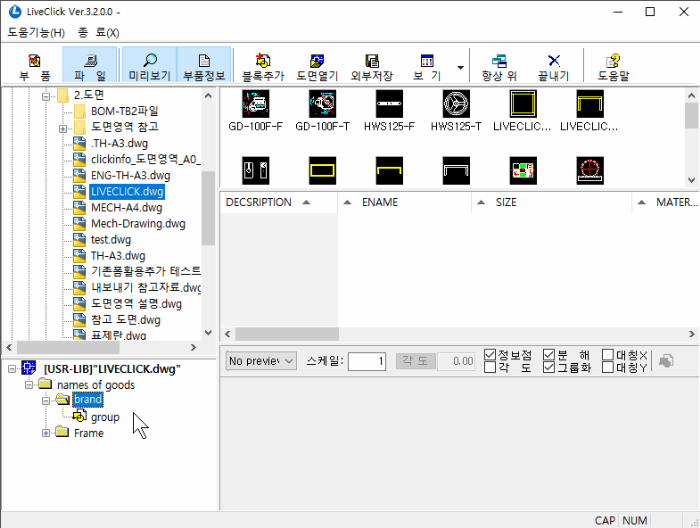

2. CAD 블록 드래그 등록
- 도면에서 블록을 드래그하여 등록 창에 추가
✅ 활용 예시
- 사내 공용 부품도 라이브러리에 통합
- 분류·검색·삽입·정보관리 까지 일괄 가능
- 모든 사용자와 동일 환경 공유
