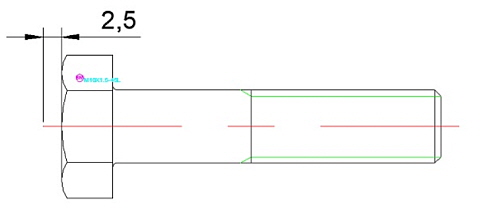

멕클릭 부품을 작도하면 자동으로 중심선이 생성되며, 이때 중심선의 돌출 길이(끝 부분 길이)는
기본적으로 2.5로 설정되어 표시됩니다.
✅ 중심선 돌출 값이 2.5로 설정되는 이유
● CAD의 시스템 변수인 DIMCEN의 기본값이 2.5로 지정되어 있기 때문입니다.
● 특히 미터법(Metric) 도면 기준에서 기본값 2.5가 적용됩니다.
✅ 중심선 돌출 값 변경 방법
방법1. 명령어 사용(DIMCEN)
① CAD 명령창에 DIMCEN 입력
② 원하는 수치 (예: 5.0, 7.5 등) 입력 후 Enter
→ 이후 작성되는 중심선의 돌출 값이 변경됨

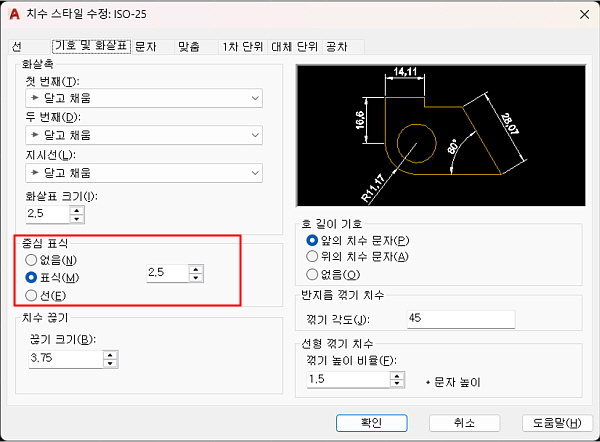

방법2. 치수 스타일(ddim) 설정에서 변경
① CAD 명령창에 DDIM 입력 > Enter
② [수정] > [선] 항목으로 이동
③ 중심선 길이 항목에서 돌출값(DIMCEN) 직접 수정 가능
* 참고 : 설정은 현재 도면의 치수 스타일에만 적용됩니다.
새 도면에도 동일하게 적용하려면 템플릿(.dwt)으로 저장해두는 것을 권장합니다.
키워드 : 중심선 돌출 값, 중심표식, 중심선 길이 설정, 중심선 옵션, Options, DIMCEN, DDIM, 치수 스타일
